V Порт Пневматичен тонална клапа Описание
V-тип пневматичен топлен клапан е промишлен контролен клапан, който комбинира клапан с четвърт завой с пневматичен задвижващ механизъм. Основната му характеристика е, че ядрото на клапана е проектирана с V-образна прореза, която регулира средния поток през въртенето на топката и има както функции за управление на отрязване, така и прецизност. Основната структура включва:
Корпус на клапана: Интегрално леене (тип фланец\/вафла), материалът може да бъде отливан от стомана, неръждаема стомана и т.н., а нивото на устойчивост на налягане достига PN16 ~ PN64.
V-тип клапан ядро: V-образните изрези се отварят частично на сферичната повърхност, а силата на срязване се образува със седалката на клапана при въртене, което може да отреже влакната и гранулираните примеси.
Пневматичен задвижващ механизъм: Задвижване на буталото, време за реакция 0. 5 ~ 7 секунди, позициониращ адаптер за постигане на пропорционално регулиране или контрол на превключвателя.
Сглобяване на уплътнение: твърдо уплътнение (облицовка на сплав от звезди) или меко уплътнение (подсилен материал от PTFE), ниво на изтичане IV ~ VI.
V Порт Пневматична спецификация на точния клапан
|
Dn |
DN25 ~ 500 мм |
|
Номинално налягане |
1. 0 ~ 2.5MPA (друг стандарт за налягане, моля, посочете при поръчка) |
|
Телесен материал |
WCB (C), SS304 (P), SS316 (R) |
|
Уплътнителен материал |
PTFE (F), твърда сплав (Y) |
|
Среден темп. |
W2: -20 ~ 150 градуса W3: -20 ~ 250 градуса W4: -29-425 степен |
|
Режим на връзка |
Фланец |
|
Пневматичен задвижващ механизъм |
Серия JLAT, JLAW Series, Импортирана серия Actuator |
|
Режим на действие |
Двойна актьорска серия, единична актьорска нормално затворена, единична дейност, която обикновено се отваря |
|
Електрически задвижващ механизъм |
JLA Series, JLB Series, Импортирана серия Actuator |
|
Режим на контрол |
Тип на стандартен превключвател, интегрален регулиращ тип, интегрален превключвател, тип на полевата шина |

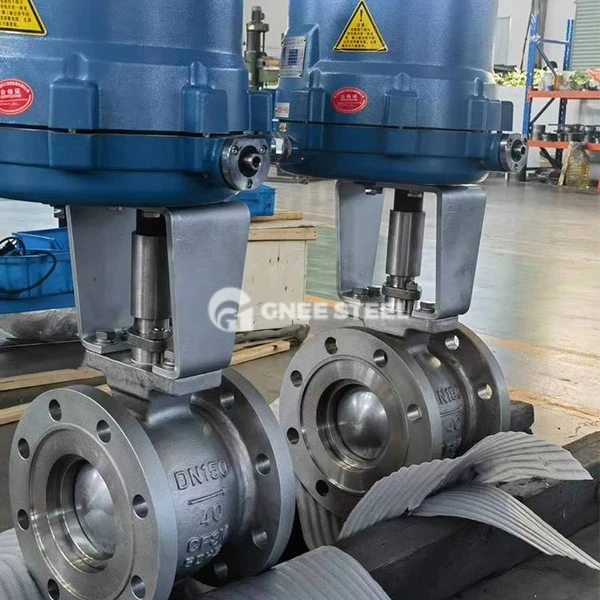

V Порт пневматичен топка клапан
Приложими полета
Petrochemical Industry: Контрол на налягането и потока на суровия нефт, природния газ, киселите и алкалните медии. Environmental Protection и Papermaking: Отрязване и регулиране на канализацията, целулоза и съдържащите фибри окачване . Eenergy и Metallurgy: пара, газ с висока температура (по-малък или равен на 450 градуса), система за пренасяне на твърди частици.
Приложими типове медии
Liquid: Вода, масло, азотна киселина, оцетна киселина и др. Gas: природен газ, кислород, метан. Special Media: Вискозни течности, лесно кристализирани материали, суспензии, съдържащи микрочастици.
