Описание на плаващи топчета от стоманена стомана Описание
Плаващата топка на стомана с вентил е клапан, който постига уплътняване, като натиска уплътнителния пръстен с плаващата топка. Топката се натиска автоматично към уплътнителния пръстен в изхода под налягането на средата. Подходящ е за еднопосочен или двупосочен контрол на тръбопровода на вода, пара, нефт, природен газ и други среди.
Характеристики
Изпълнение на уплътняване
Самозатягащо уплътнение: При условия на ниско налягане уплътнението се постига чрез средно налягане. При условия на високо налягане (PN16 ~ PN420) уплътнителният пръстен трябва да носи голям товар. Препоръчва се да се използва структура за уплътняване на карбид.
Ниско съпротивление на потока: Пълнообработният дизайн има ниска устойчивост на течности и е подходящ за сценарии с висок поток.
Приложимост и издръжливост
Съвместимост на медиите: Подходящ за вода, пара, масло, слабо корозивна киселина/алкални разтвори и гранулирани среди (модел на твърди уплътнения).
Налягане и температурно съпротивление: Номиналното налягане обхваща PN16 ~ PN420, а температурният диапазон е -29 степен ~ 550 градуса (структура на твърдо уплътнение).
Спецификация на плаващи топчета от стоманени стоманени бала
Стандартни спецификации
| Дизайн и производство | API 6D/API 608/BS5351/ISO 17292 |
| Дебелина на стената | API 6D |
| Измерване лице в лице | API 6D |
| Крайно измерение на фланец | ANSI/ASME B16.5 |
| Инспекция и тестване | API 6D/API 598 |
| Пожарен безопасен дизайн | API 607/API 6FA |
| Материал | NACE MR 0175 |
Продуктова гама
| Тип | Плаваща топка |
| Телесен материал | Въглеродна стомана, въглеродна стомана с ниска температура, неръждаема стомана, дуплекс стомана |
| Седалка | Soft Seaded: PTFE, RPTFE, NYLON, PEEK, PPL, DELRIN, DEVLON, PCTFE, PTFE GLASS FULLE |
| Метален седнал: Stellite, Tunsten Carbide, Chrome Carbide | |
| Диапазон на размера | 1/2 "-6" (dn 15- dn150) |
| Клас рейтинг | ANSI клас 150-1500 |
| Крайна връзка | Фланцирано, заваряване на дупето |
| Оператор | Лост, червенокожи, електрически, пенически |

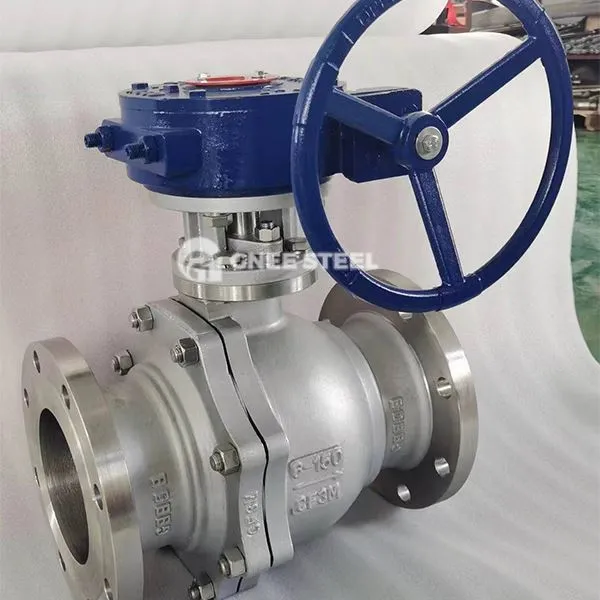

Хвърлящи стоманени плаващи топкови клапани
Препоръки за подбор
ниво на налягане
Система за ниско налягане (като водоснабдяване): Изберете PN16 ~ PN40 мек уплътнителен клапан.
Сценарий с високо налягане/висока температура (като пара): Изберете структура на твърдо уплътнение (повърхностна звездна сплав), подходяща за PN63 ~ PN420.
Seal тип
SOFT SEAL: PTFE SEAL RING е подходящ за конвенционални носители (по -малко или равни на 200 градуса) .
Hard Seal: Металният уплътнителен пръстен е устойчив на висока температура и износване на частици, а животът му може да достигне 100, 000 пъти на отваряне и затваряне
