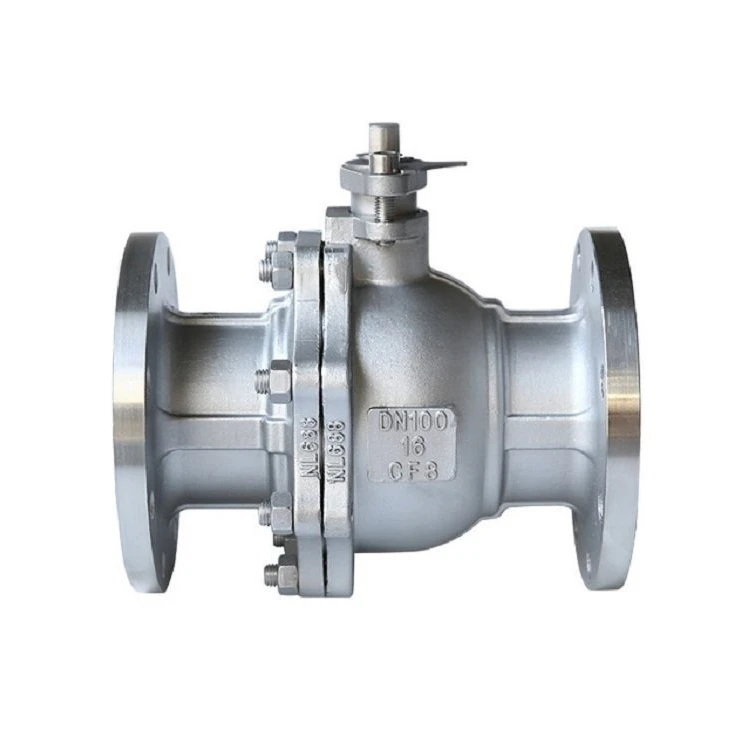

A351 CF8 метален-плаващ сферичен кран със седлое първокласно решение за контрол на течности, което съчетава превъзходна устойчивост на корозия с висока{0}}защита от абразия. Тялото му е излято отASTM A351 CF8 (отлята неръждаема стомана 304), съдържаща18% хром и 8% никел, осигуряващ отлична химическа стабилност срещу окисляващи киселини и различни химични среди. Отклонявайки се от традиционните PTFE меки уплътнения, този клапан използва aМетал-към-Металзапечатваща архитектура.

Повърхностите на топката и седалката са закалени с помощта наВисоко{0}}скоростно кислородно гориво (HVOF)пръскане наСплави от волфрамов карбид (WC) или стелит, постигайки повърхностна твърдост надвишаващаHRC 60. Чрез комбиниране на налягането-предизвикано изместване на плаващата топка с aСедалка с{0}}компенсирана пружина Bellevilleдизайн, този клапан ефективно преодолява неуспехите на уплътнението при високи-температурни среди (200 градуса до 450 градуса).

Той е специално проектиран да прорязва влакна, малки твърди частици и кристализиращи корозивни суспензии, което го прави жизненоважен изолиращ компонент за индустриите за химически влакна, хартиена-целулоза и фармацевтичната рафинираща промишленост.

Борете се с корозията и абразията едновременно. Нашите CF8 (304 SS) метални-сферични кранове са с покритие от волфрамов карбид за изключителна издръжливост. Поискайте своята техническа оферта днес!

Чертеж на A351 CF8 плаващ сферичен кран с метално-седло

Drawning Of A351 CF8 Metal-Seated Floating Ball Valve

Технически спецификации

Артикул	Спецификация
Стандарт за проектиране	API 6D / ASME B16.34 / API 608
Рейтинг на налягането	Клас 150 / 300 / 600; PN16 - PN100
Гама размери	1/2" - 8" (DN15 - DN200)
Работна температура	-29 градуса до 450 градуса (Може да се персонализира за по-високи температури)
Клас на изтичане	ANSI/FCI 70-2 клас V (стандартен) / клас VI (по избор)
Процес на втвърдяване	HVOF пръскане / лазерно облицоване
Твърдост на повърхността	HRC 58 - 62
Тип връзка	Фланец (RF, RTJ), челна{0}}заварка (BW)

Основен списък с материали

не	Име на част	Материал (стандарт ASTM)
1	Тяло	ASTM A351 CF8 (Cast 304 SS)
2	Топка	A182 F304 + Покритие от волфрамов карбид (WC).
3	Седалка	A182 F304 + Покритие от волфрамов карбид (WC).
4	Дискова пружина	Inconel X-750 (устойчив на висока температура и умора)
5	Стъбло	ASTM A182 F304 / 17-4PH
6	Опаковка	Висок-клас гъвкав графит
7	Уплътнение на капака на двигателя	SS304 + Гъвкава графитна спирала
8	Упорна шайба	Азотирана неръждаема стомана/подсилен графит

Главна връзка и габаритни размери (клас 150/300)

Забележка: Поради сложната структура височината (H) на клапаните с метално-седло обикновено е малко по-голяма от тази на версиите с меко-седло.

Размер (инчове)	DN (mm)	L (150# - mm)	L (300# - mm)	D (фланец OD- mm)	H (височина- mm)	W (дръжка/зъбно колело- mm)
1/2"	15	108	140	89 / 95	90	150
1"	25	127	165	108 / 125	115	180
2"	50	178	216	152 / 165	160	350
3"	80	203	283	190 / 210	205	500
4"	100	229	305	229 / 255	250	600
6"	150	394	403	279 / 320	340	Управляван със зъбни колела
8"	200	457	502	343 / 380	430	Управляван със зъбни колела

A351 CF8 Характеристики на метален-плаващ сферичен кран

Двойно съпротивление:Субстратът от 304 SS осигурява химическа защита, докато слоят от волфрамов карбид е устойчив на механична ерозия и надраскване от частици.

Дизайн на термична компенсация: Пружини Inconel X-750 Bellevilleразположени зад седалките поемат топлинното разширение при високи температури. Това предотвратява блокиране (заклинване) на топката и седалките, като същевременно поддържа стабилен работен въртящ момент.

Опции за запечатване:Предлага се в еднопосочни принудителни запечатващи или двупосочни гъвкави запечатващи структури въз основа на изискванията на процеса.

Вътрешна противопожарна безопасност и анти{0}}статично електричество:Изцяло-металната конструкция (с изключение на опаковката) по своята същност отговаря на API 607 за противопожарна-безопасност и осигурява отлична електрическа непрекъснатост, за да се предотврати натрупването на статично електричество.

Ниски разходи за поддръжка:Изключителната издръжливост на двойката метални уплътнения значително намалява честотата на подмяна и непланираните прекъсвания на производството.

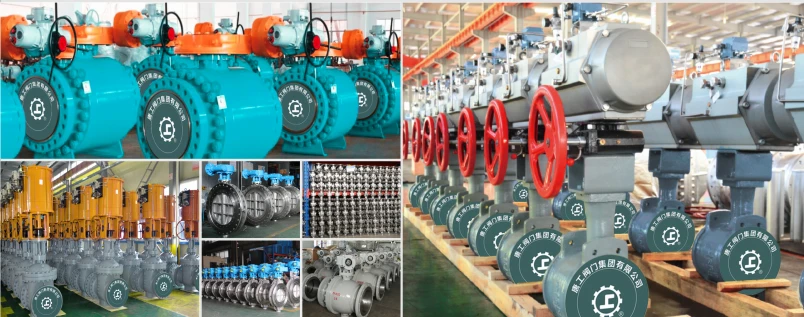

Фабрика за клапани GNEE

GNEE Valve Factory

ЧЗВ

На какво е еквивалентен ASTM A351 CF8?

ASTM A351 CF8е кастинг еквивалент наНеръждаема стомана AISI 304.

Ето как се разгражда в различни метални форми:

Ковано (плоча/лист):AISI 304

Ковано:ASTM A182F304

В ролите:ASTM A351CF8

Европейски/DIN стандарт: 1.4308

Какво е значението на CF8 клапан?

В производството на клапани,CF8е стандартен код на материала заотлята неръждаема стомана 304:

C: Отлят (произведен чрез процес на леене).

F: желязо-хром-никелова сплав (показва, че е неръждаема стомана).

8: Определя специфичните химични и механични свойства (приблизително еквивалентно на 18% хром и 8% никел).

Каква е спецификацията на материала на ASTM A351?

ASTM A351е стандартна спецификация на материала заотливки от аустенитна (неръждаема) стоманаза части,-съдържащи налягане.

Ключовите точки включват:

Фокус:Той покрива висока{0}}температурна и корозивна експлоатация.

Общи степени:Включва оценки катоCF8 (304), CF8M (316), CF3(304L) иCF3M (316L).

Приложение:Това е основният стандарт, използван за производство на неръждаема стоманаклапанни тела, помпи и фитинги, използвани в химическата, нефтената, газовата и енергийната промишленост.
