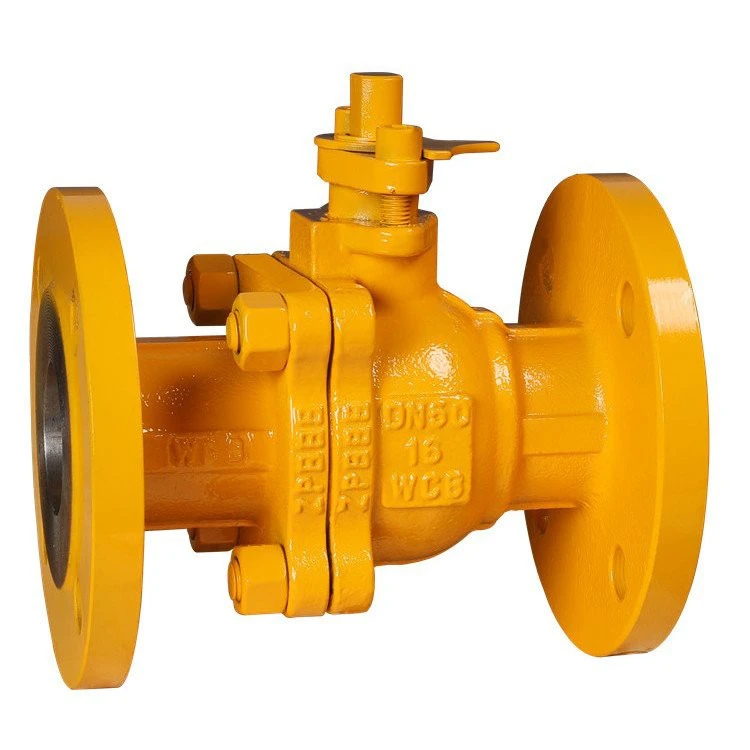

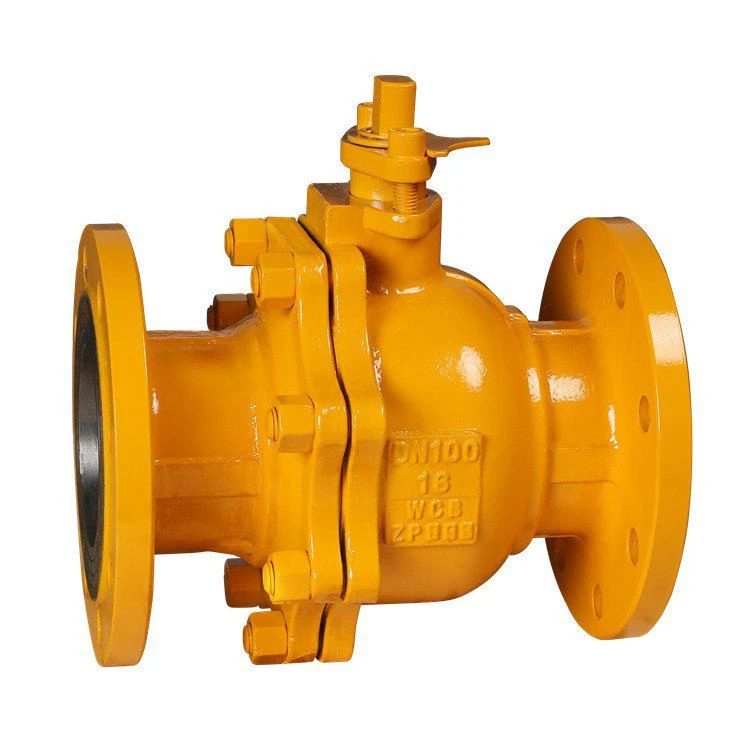

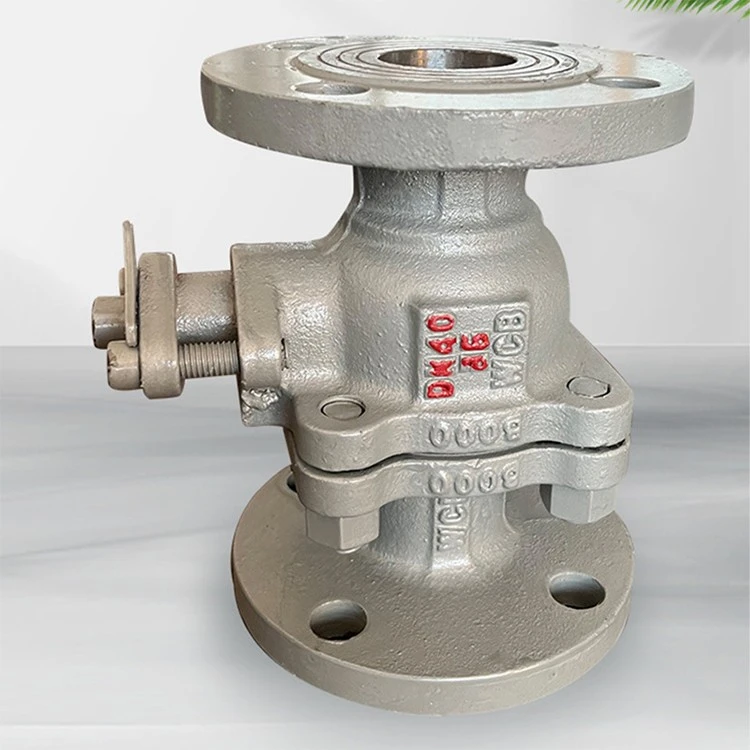

A216 WCB Метален-плаващ сферичен кран със седлое прецизно-промишлен спирателен вентил-, проектиран за тежки работни условия, включващи високи температури, високо налягане и абразивни твърди частици. Тялото му, излято отASTM A216 WCB (въглеродна стомана), осигурява изключителна механична якост за не-корозивни среди при работни температури до425 градуса.
Отклонявайки се от традиционните дизайни с меко{0}}уплътнение, този клапан разполага с aметал-към-металуплътнителна архитектура, със закалени повърхности на топката и седалкатаВисоко{0}}скоростно кислородно гориво (HVOF)пръскане наСплави от волфрамов карбид или стелитза постигане на повърхностна твърдост надвишаващаHRC 60. Тази специализирана обработка осигурява изключителна устойчивост на ерозия, абразия и надраскване.
Чрез използване на налягането-предизвикано изместване на плаващата топка, комбинирано с aСедалка с{0}}компенсирана пружина Bellevilleдизайн, вентилът ефективно смекчава задръстването на топката, причинено от термично разширение, като същевременно осигурява плътно затваряне-съответствие сANSI/FCI 70-2 клас V или VI. Това е идеалното решение за прегрята пара, минни суспензии и петролно коксуване, където стандартните клапани с меко-седло обикновено не работят.

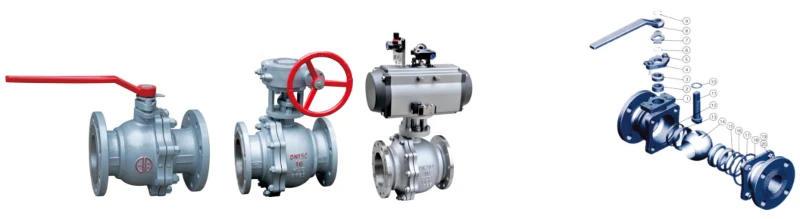

Рисуване наA216 WCB Метален-плаващ сферичен кран със седло
Технически спецификации
| Артикул | Спецификация |
| Стандарт за проектиране | API 6D / ASME B16.34 / API 608 |
| Рейтинг на налягането | Клас 150 / 300 / 600; PN16 - PN100 |
| Гама размери | 1/2" - 8" (DN15 - DN200) |
| Работна температура | -29 градуса до 425 градуса (Стандартна граница за WCB материал) |
| Клас на изтичане | ANSI/FCI 70-2 клас V (стандартен) / клас VI (по избор) |
| Повърхностно втвърдяване | HVOF волфрамов карбид (WC) или стелитна сплав |
| Твърдост на повърхността | HRC 58 - 62 |
| Тип връзка | Фланец (RF, RTJ), челна{0}}заварка (BW) |
Основен списък с материали
| не | Име на част | Материал (стандарт ASTM) | Забележка |
| 1 | Тяло | ASTM A216 WCB | Лята въглеродна стомана |
| 2 | Топка | A182 F304 / F316 + WC/Стелит | HVOF закалена повърхност |
| 3 | Седалка | A182 F304 / F316 + WC/Стелит | HVOF закалена повърхност |
| 4 | Пружина на седалката | Inconel X-750 / 17-7PH | Belleville Springs за термична компенсация |
| 5 | Стъбло | ASTM A182 F6a / 17-4PH | Висока-якост, против-настъргване |
| 6 | Уплътнение | Гъвкав графит + SS304 | Устойчив-на висока температура |
| 7 | Опаковка | Гъвкав графит | Осигурява запечатване при високи температури |
| 8 | Упорна шайба | Подсилен графит / азотиран SS | Намалява работния въртящ момент |
Главна връзка и габаритни размери (клас 150/300)
Забележка: Размерите следват ASME B16.10 (лице-към-лице) и ASME B16.5 (фланци). Вентилите с метално-седло може да имат по-голяма височина от версиите с меко-седло.
| Размер (инчове) | DN (mm) | L (150# - mm) | L (300# - mm) | D (фланец OD- mm) | H (височина- mm) | W (дръжка/зъбно колело- mm) |
| 1/2" | 15 | 108 | 140 | 89 / 95 | 85 | 150 |
| 1" | 25 | 127 | 165 | 108 / 125 | 110 | 180 |
| 2" | 50 | 178 | 216 | 152 / 165 | 155 | 300 |
| 3" | 80 | 203 | 283 | 190 / 210 | 195 | 450 |
| 4" | 100 | 229 | 305 | 229 / 255 | 240 | 600 |
| 6" | 150 | 394 | 403 | 279 / 320 | 320 | 800 (задвижване с предавка) |
| 8" | 200 | 457 | 502 | 343 / 380 | 410 | 1000 (задвижване с предавка) |

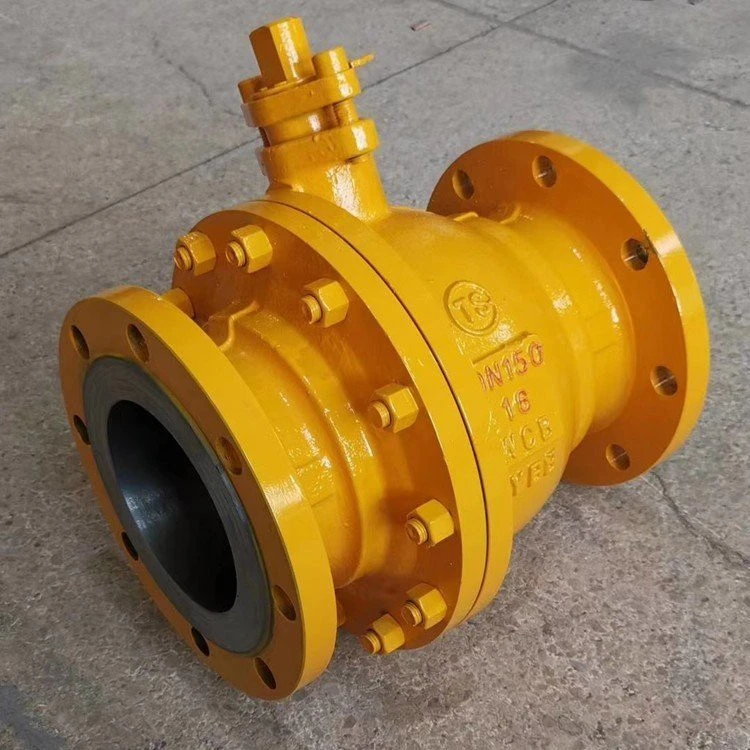

A216 WCB Характеристики на метален-плаващ сферичен кран
Сериозни възможности за обслужване:Проектиран с архитектура на седалката от метал -към-метал, той може да издържи на температури (до 425 градуса) и налягания, които биха разрушили стандартните меки уплътнения (като PTFE).
Изключителна устойчивост на ерозия:Топката и седалката са покрити с HVOF волфрамов карбид, създавайки изключително твърда повърхност. Той може лесно да се срязва през среда, съдържаща частици катализатор, песъчинки или кристали, без да уврежда целостта на уплътнението.
Компенсация на термично разширение:Седалката е подпряна отБелвил Спрингс. Когато топката се разширява при високи температури, пружините поемат изместването, за да предотвратят заклещване или блокиране на топката, осигурявайки плавен въртящ момент.
Дълъг експлоатационен живот:В абразивни или високо{0}}температурни среди клапаните с метално-седло обикновено издържат 3 до 5 пъти по-дълго от алтернативите с меко-седло.
Вътрешна пожарна безопасност:Липсата на запалими меки материали го прави по своята същност пожар{0}}обезопасен. Той също така включва анти{2}}статични устройства и анти-продухващо стебло като стандарт.
GNEE WCB Valve работилница
ЧЗВ
Каква е разликата между A216 WCC и A216 WCB?
Основната разлика междуA216 WCBиA216 WCCесилаииздръжливост:
Сила: WCCе по-силен. Има по-висока граница на провлачване (минимум40 000 psi) в сравнение сWCB(минимум36 000 psi).
Химичен състав:WCC има по-ниска максимална въглеродна граница (0,25%), но по-висок манган от WCB (0,30% въглерод). Това прави WCC по-лесен за заваряване и по-здрав.
Ефективност при ниски-температури:WCC обикновено има по-добра ударна якост при по-ниски температури от WCB.
Популярност: WCBе най-често срещаният "стандартен" клас в световен мащаб;WCCсе използва, когато инженерите се нуждаят от допълнителна здравина или по-добра производителност при приложения с по-високо{0}}налягане.
Какво е сферичен кран WCB?
A Сферичен кран WCBе промишлен вентил, направен отлята въглеродна стомана(по-специално ASTM A216 клас WCB).
Какво означава WCB при клапаните?
В производството на клапани,WCBозначава:
W: Weldable (подходящ за заваряване в тръбопровод).
C: Cast (произведен с помощта на процес на леене).
B: ОценкаB(определя специфичните химични и механични свойства).
