Ултра ниска температура глобус клапан

Ултра-ниските температурни спирателни клапани се използват специално за изключително ниско температурни условия на труд със средна температура, по-малка или равна на -150 градус (някои модели могат да достигнат -196 градус). Те са подходящи за прекъсване и регулиране на нискотемпературните течности като втечнен природен газ (LNG), течен кислород и течен азот. Те имат характеристиките на анти замръзване, устойчивост на крехко напукване с ниска температура и високо уплътняване.

Основна структура и дизайн

Материал и запечатване

Корпус на клапана и капак на клапана: Стомана с ниска температура (като LCB, LC3), неръждаема стомана (304L/316L) или сплав на основата на никел (Inconel) се използват, за да се гарантира, че материалът поддържа здравина при -196 степен.

Компоненти за уплътняване: Дискът на клапана и седалката на клапана са заварени с сплав на основата на кобалт или вградени с композитни материали PTFE/графит за постигане на двойна защита на метално твърдо запечатване и еластично уплътняване.

Проектиране на анти замръзване: Площта на седалката на клапана е пълна с хладилен агент или се засилва ударно-абсорбираща кухина, за да намали риска от деформация на уплътняващата повърхност, причинена от средна газификация.
‌Drive и буферна структура‌

‌Drive режим‌: Ръчно (ръчно колело/скосене на зъбни колела), пневматичен или електрически, клапанният ствол се удължава, за да се побере в инсталацията на изолационния слой‌.
‌Buffer Technology‌: Горният и долният краят на ядрото на клапана са оборудвани с телескопични буферни ръкави или лопатки на турбината, за да се намали моменталния хидравличен шок на нискотемпературните среди‌.

Оценка на налягането: PN 16- PN40

Размер: DN10 до DN200

Тяло: неръждаема стомана

Диск: F6A, F304 (L), F316 (L), F51

Стъпка: 304 (l), 316 (l)

Капак: A105N, F304 (L), F316 (L), LF2, F11, F51

Тип на работа: Ръчно колело

Структура: външен винт и иго

Flange Connection: ANSI B16.5

Завършените краища: ASME B16.25

Socke-Weld Ends: ASME B16.11

Завити краища (NPT): ANSI/ASME B1.20.1

Подходяща среда: LO2, LN2, LAR, LNG, CO2

Температура: -196 степен до +80 степен

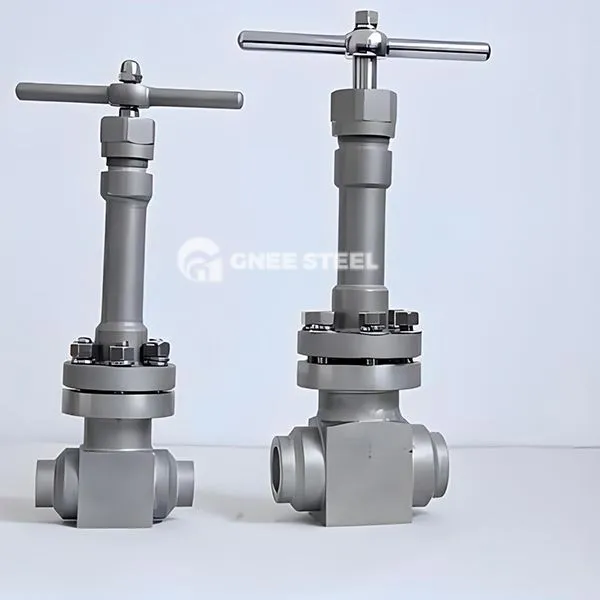

Ултра ниска температура глобус клапан



Точки за избор и поддръжка

Препоръки за подбор
Температура и налягане: Корпусът на клапана от неръждаема стомана LC3 е предпочитано за -196 градус Условия на труд и нивото на налягане трябва да съответства на стандарта PN16 ~ PN40.

Средни характеристики: Повърхността на уплътняването на карбид е необходима за частици, съдържащи средни частици, а за корозивна среда се използва материал за покритие или хастелой.

Спецификации за поддръжка

Редовно проверявайте предварителното натоварване на пружината на седалката на клапана и износването на уплътняващата повърхност. Когато се спре при ниска температура, тя трябва да се охлажда бавно, за да се предотврати пукнатините на термичния удар.
Кухината на клапана трябва да се промива след използване на средата, съдържаща примеси, за да се избегне натрупването на частици, засягащи характеристиките на уплътняването.
