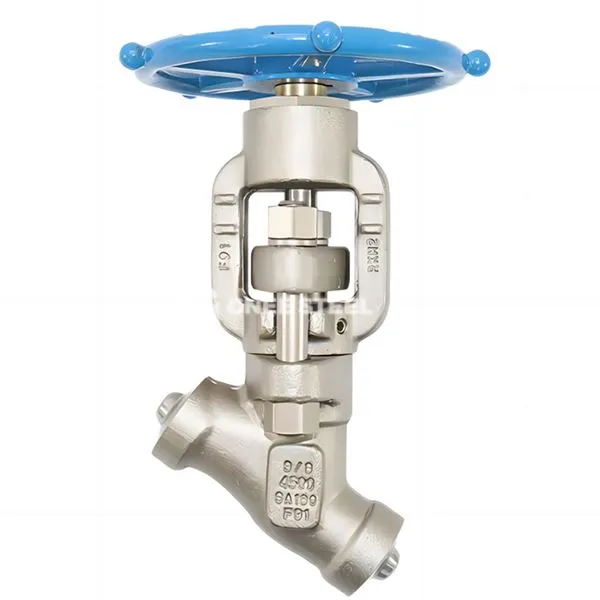

Глобусен клапан с високо налягане Y

Y-тип глобусен клапан с високо налягане е специален стоп клапан, предназначен за условия на труд с високо налягане . Тялото на клапана му е Y-образна и средата се отрязва или регулира от линейното издигане и падане на клапания диск .

Функции ‌
Design ‌low Design Design‌

Y-образният поток канал е близо до права линия, намалявайки съпротивлението на потока с повече от 60%, със значителен енергийно пестене на ефект;
Вторичният дизайн на повърхността на дросела на клапана намалява увреждането на ерозията на уплътняващата повърхност чрез средата на високо налягане .
‌ Адаптация към екстремни условия на труд‌

Съпротивлението на налягането достига клас 2500lb (42MPa) ‌, а толерансът на температурата варира от -196 степен до 540 градуса ‌;
Хром-молибденският стоманен корпус на клапана (F91/F92) се съпротивлява на ерозията на свръхкритичната пара при 540 градуса ‌ .
‌ Висока надеждност

Интегрална седалка на клапана + Метален твърд уплътнител, с експлоатационен живот над 100, 000 отвори и затваряния‌;
‌ Налягане на самозатягаща се структура ‌: Колкото по-високо е средното налягане, толкова по-силно е уплътнението .
‌ Флексираща структурна конфигурация‌

Капакът на клапана може да бъде проектиран като резба, заварена или разглобяема;

Поддържайте електрическо/пневматично устройство за постигане на автоматично управление .

‌Design Standard‌: Следвайте ASME B16.34 (Оценка на температурата на налягането)
‌Структурна дължина ‌: отговарят на ASME B16.10 Компактна спецификация, с около 20% по -къса от националния стандарт
‌ ниво на налягане ‌: покрива клас 150 ~ 2500lb (до 42MPA)
Specification ‌Welding End Specification‌: Заваряване на гнездото (ASME B16.11) или заваряване на дупето (ASME B16.25)
‌Valve Материал на тялото‌:
Въглеродна стомана (A105)
Неръждаема стомана (F304/F316)
Хром-молибден стомана (F91/F92)
‌ Оздравяване на повърхността ‌: облицовка на звезден карбид (Stellite 6/21, твърдост, по -голяма или равна на HRC55)
‌ ‌ptection standard‌: API 598 Тест за изтичане (ниво VI нулев изтичане)



Глобусен клапан с високо налягане Y



Приложения

• Нефтохимикали

Хидрогениращ реактор входни и изходни тръбопроводи (клас 1500lb+);
Етиленово устройство с високо налягане (устойчив на сяра материал NACE MR0175 сертифициран) .

• ‌Electric Energy‌

Основен парален тръбопровод за топлинна електроцентрала (540 градуса /25MPa);
Система за захранване на котела (запечатване на духали за предотвратяване на изтичане) .

• ‌Deep студ и специални медии‌

Система за съхранение и транспортиране на LNG (-196 градус дълбока студена каросерия от неръждаема стомана);
Транспортиране на киселина с висока чистота (седалка с клапан PTFE за корозия) .

• ‌Nuclear Energy и Metallurgy‌

Спомагателна охладителна система за ядрен остров (изцяло метална конструкция на огнеупорна конструкция);
Газопровод за взривна пещ (облицована с устойчива на износване сплав, за да устои на ерозия на частици) .
