Пневматични клиновидни клапани Описание Описание
Пневматичният клинов клапан е клапан, който се отваря и се затваря, като управлява клиновата плоча на портата през пневматичен задвижващ механизъм. Състои се от корпус на клапана, клинообразна плоча на вратата, стъбло на клапана, пневматичен задвижващ механизъм (включително цилиндър) и уплътнителен монтаж. Основната му характеристика е комбинацията от компресирана мощност на въздуха и принудителното уплътнение на плочата на портата на клина. Той е подходящ за прекъсване или регулиране на течности в автоматизирани системи за управление.
Спецификация на клапаните на пневматични клинови порта
|
Тип |
Пневматични клапани на портата |
|
Размер |
DN15 до 4000 |
|
Уплътняване |
PTFE, EPDM, Metal, NBR |
|
Подходяща среда |
Вода, масло, газ, целулоза и т.н. |
|
Структура |
Тип на ръба |
|
Стъбло |
Неръждаема стомана 304 |
|
Стандарт |
As, GB, DIN, JIS са достъпни |
|
Температура на медиите |
-20 до 1100 градуса |
|
Връзка |
Фланциран или притиснат |
|
Сертификат |
CE, ROHS, ISO9001, TUV |

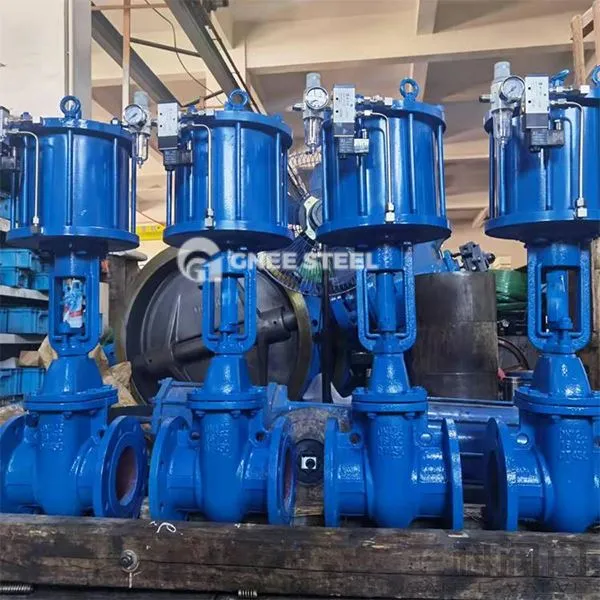

Пневматични клапани на портата
Изисквания за тестване от клапана на фланец клин
Тест за ефективност
Strength Тест : Корпусът на клапана носи 1,5 пъти по -голямо от номиналното налягане и поддържа налягане в продължение на 5 минути без изтичане или деформация . ОСНОВЕН ИЗПИТВАНЕ : В затворено състояние входната страна е под налягане до 1,1 пъти по -голямо от номиналното налягане, а изтичането от страна на изхода отговаря на стандарта API 598 или GB/T 13927 . Pneumatic Тест на задвижването : Проверете въртящия момент на отваряне и затваряне, стабилността на времето за реакция и налягането на въздуха (обикновено 0. 4 ~ 0. 6mpa) .
Инспекция на материал и външен вид
Докладът за химичен състав и данните за тестовете за механична ефективност (като якост и твърдост на опън) са необходими за тялото на клапана и материала на портата . Уплътнителната повърхност няма драскотини или пори, а грешката на плоската повърхност на фланца е по -малка или равна на 0. 05mm .
Функционална проверка
Симулирайте действителните условия на работа, за да се отварят и затварят непрекъснато за повече от 500 пъти, за да потвърдите, че няма заглушаване или запечатване на повреда .
