Описание на пролетния натоварен клапан Описание
Spring Натоварен вентил е еднопосочен клапан, който е затворен с помощта на пружинната сила, което позволява на средата да тече в една посока и да блокира обратния заден поток. Основният му механизъм е:
forward flow kinde: Средното налягане преодолява съпротивлението на пружината и избутва клапанния диск (като клапан диск, топка и т.н.), за да се отвори, образувайки поточен канал;
Основен поток Затваряне : Когато средното налягане изчезне или възникне обратния поток, пружинната сила бързо нулира диска на клапана до уплътняващото положение, за да блокира обратния поток.
Налягането на задействащото действие (т.е. налягането на разкъсване) зависи от твърдостта на пружината и средните условия на труд.
Тип и структура
Classification по структура:
Spring in-line тип: Клапанният диск е успореден на оста на тръбопровода, с компактна структура, подходяща за тръбопроводи с малък диаметър (DN15 ~ 100 mm);
Spring Y Тип : Дискът на клапана е под определен ъгъл към тръбопровода, с по -ниско съпротивление на потока и лесна поддръжка. Често се използва при сценарии с високо налягане или чести отваряне и затваряне;
Swing Пружинен асистиран тип: Комбинира шарнирен люлеещ се клапан диск с пружинен буфер, за да намали удара на затваряне и е подходящ за тръбопроводи с голям диаметър (DN200 ~ 1200 мм).
Key компоненти:
Spring Материал: неръждаема стомана (304\/316L) или легирана стомана, устойчива на корозия и еластично стабилна;
Form - reale hard seal (висока температура и високо налягане) или еластично меко уплътнение (PTFE\/графит), отговаряне на стандартите за изтичане на ANSI клас VI
Спецификация на пролетния зареден проверка на клапана
|
Име на продукта |
Пролетна пролетна проверка на клапана |
|||
|
Размер |
1/2",3/4",1",11/4",11/2",2",21/2",3",4" |
|||
|
Край на връзката |
резба |
|||
|
Стандарт |
3a, din, sms, iso |
|||
|
Уплътнение |
Силикон, EPDM, Viton |
|||
|
ОПЕРАЦИЯ |
Ръчно, пневматично и електрическо задвижване |
|||
|
Максимална температура |
10bar |
|||
|
Работна температура |
-10 степен до +120 степен |
|||
|
Повърхностно полиране |
Ra по -малко или равен на 0. 8μm |
|||
|
Начин на пратка |
По експрес, по въздух или по море, по заявка на клиента |
|||
|
Обхват на приложение |
Млечни продукти, храна, бира, напитка, аптека, козметика, вода и т.н. |
|||

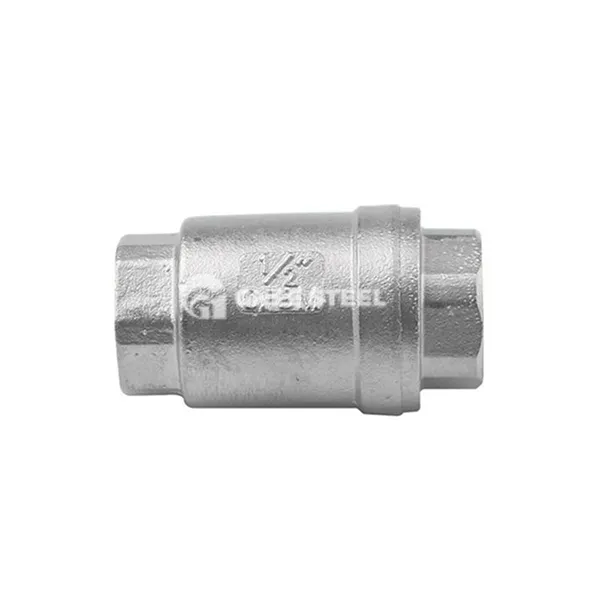

Пролетна заредена клапан
Характеристики
Fast отговор: Пружината, подпомагаща затварянето на времето, съкращава времето за нулиране до по-малко от 0. 5 секунди, като значително намалява риска от воден чук;
Високо уплътняване: Предварителната пружина засилва силата на затягане между диска на клапана и седалката на клапана и може ефективно да предотврати обратния поток при условия на ниско налягане;
Дизайн на ниско съпротивление на потока : Структурата на канал на клапана намалява загубата на налягане, а загубата на спад на налягането е по -малка от 3% (напълно отворена); Durability: Пружината и уплътняващата повърхност са устойчиви на износване, а животът на обслужването може да достигне 5 ~ 10 години (нормални условия на работа).
Приложения
HVAC System: Предотвратяване на охлаждаща вода или парен обратен поток, защита на водните помпи и котли;
Нефтохимични тръбопроводи за процеса : Контрол на еднопосочния поток на корозивна среда (като киселина и алкални течности);
Хидравлична система за предаване: Блокирайте обратния поток на хидравличното масло, за да се избегне задвижването от загуба на контрол;
Хранителната и фармацевтичната индустрия: Санитарният дизайн (огледално полиране) отговаря на нуждите на контрола на асептичната течност.
