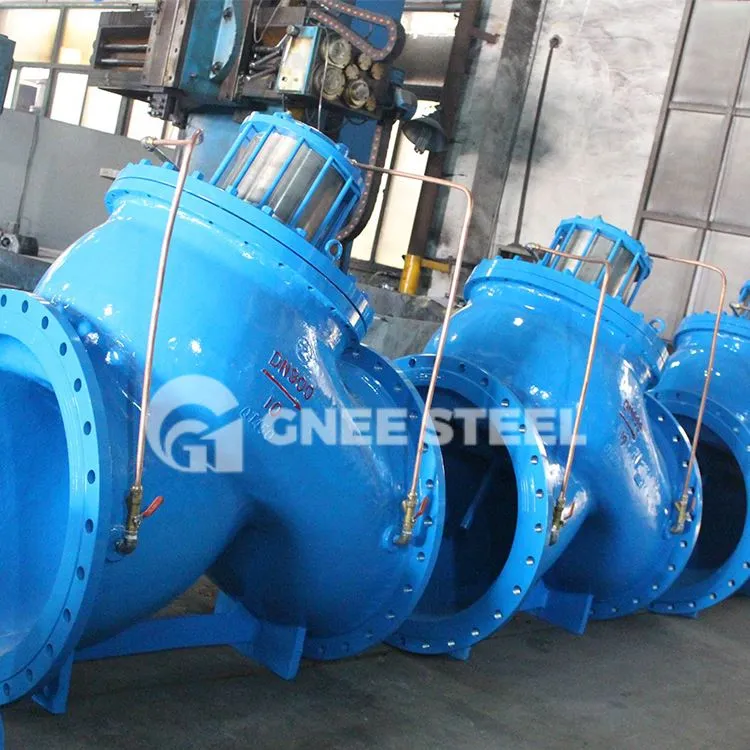

Бутален възвратен клапан
video
Бутален възвратен клапан

Бутален възвратен клапан

Буталния възвратен клапан трябва да разчита на потока на самата среда и автоматично да отваря и затваря капака на клапана, използван за предотвратяване на обратния клапан на средата, известен също като възвратен клапан, възвратен клапан, обратен клапан и клапан за обратно налягане.
Изпрати запитване
Чат сега
Описание на буталния възвратен клапан

Клапата на клапана на буталния възвратен клапан е с форма на диск, въртяща се около оста на канала на седалката на клапана за въртеливо движение, тъй като каналът на клапана е рационализиран, съпротивлението на потока от издигането на възвратния клапан на пеперудата е малко, подходящо за нисък дебит и поток на редки промени в случаите с голям диаметър, но не трябва да се използва за пулсиращ поток и неговата ефективност на запечатване не е толкова добра, колкото повдигащия тип.

СТАНДАРТИ ЗА ПРОЕКТИРАНЕ И ПРОИЗВОДСТВО
Основен дизайн API 6D
Дебелина на стената API 6D
Размери лице в лице Както е казано
Размери на края на фланеца ANSI/ASME 16.5
Размери на края на челната заварка ANSI/ASME B16.25
Проверка и тестване API 6D
Таблица с размери на възвратен клапан в стил бутало

Бутални възвратни клапани - API 6D
​Размери: 2" - 24"
Клас: 150

РАЗМЕР В 2 3 4 6 8 10 12 14 16 18 20 24
ММ 50 80 100 150 200 250 300 350 400 450 500 600
А - РФ В 8.0 9.5 11.5 16 19.5 24.5 27.5 31 36 38.5 38.5 51
ММ 203 241 292 406 495 622 699 787 914 978 978 1295
H1 В 3.25 4.875 5 6.75 9.25 11.75 13.25 14.875 17 / / /
ММ 83 124 127 171 235 298 337 378 432 / / /
H2 В 7.0 8.35 10.23 14.56 17.83 22.48 25.51 27.25 30.125 / / /
ММ 178 212 260 370 451 571 648 692 765 / / /
ТЕГЛО
(RF)		 LB 64 124 201 332 610 1040 1328 2010 2480 / / /
КИЛОГРАМА 29 56 91 151 277 472 602 912 1125 / / /

Бутални възвратни клапани - API 6D
​​Размери: 2" - 16"
Клас: 300

РАЗМЕР В 2 3 4 6 8 10 12 14 16 18 20 24
ММ 50 80 100 150 200 250 300 350 400 450 500 600
А-РФ В 10.25 14.75 17.625 19.375 22.5 29.625 32 35.25 39.125 / / /
ММ 260 375 448 492 572 752 813 895 994 / / /
А- БВ В AUR АУР АУР АУР АУР АУР АУР АУР АУР / / /
ММ АУР АУР АУР AUR АУР AUR АУР АУР АУР / / /
H1 В 3.25 4.875 5 6.75 9.25 11.75 13.25 14.875 17 / / /
ММ 83 124 127 171 235 298 337 378 432 / / /
H2 В 8.5 10.25 12.5 17.5 20.125 23.75 24.375 27.25 30.125 / / /
ММ 216 260 318 445 511 603 619 692 765 / / /
ТЕГЛО
(RF)		 LB 80 155 250 415 750 1300 1660 2500 3100 / / /
КИЛОГРАМА 36 70 114 187 341 591 755 1136 1409 / / /
AUR=Предлага се при поискване

Бутални възвратни клапани - API 6D
​Размери: 2" - 24"
Клас: 600

РАЗМЕР НПС 2 3 4 6 8 10 12 14 16 18 20 24
ДН 50 80 100 150 200 250 300 350 400 450 500 600
А - РФ В 11 14.75 18.5 20.75 24 30.88 33.625 37 41.25 46 55.5 60
ММ 279 375 470 527 610 784 854 940 1048 1168 1410 1524
A - RTJ В 11.375 14.875 18.625 20.875 24.125 31 33.75 37.125 41.375 46.125 55.75 60.125
ММ 283 378 461 530 613 787 857 943 1051 1172 1413 1527
А - БВ В АУР АУР АУР АУР АУР АУР AUR АУР АУР AUR АУР AUR
ММ АУР AUR АУР АУР АУР АУР АУР АУР АУР АУР АУР АУР
H1 В 3.25 5.25 5.375 7 9.25 11.75 13.125 14.875 17 19.25 20.875 22.125
ММ 83 133 137 178 235 298 333 378 432 489 530 561
H2 В 8.5 10.25 12.125 18 20.25 24.25 25.125 28.125 31.25 32.875 35.25 38.78
ММ 216 260 308 457 514 616 638 714 794 835 895 985
ВГТ
(RF)		 LB 71 136 215 485 782 1291 1880 2391 3788 / 5871 8507
КИЛОГРАМА 32 62 98 220 355 586 853 1084 1718 / 2663 3858
AUR=Предлага се при поискване

Бутални възвратни клапани - API 6D
​Размери: 2" - 12"
Клас: 900

РАЗМЕР НПС 2 3 4 6 8 10 12 14 16 18 20 24
ДН 50 80 100 150 200 250 300 350 400 450 500 600
А - РФ В / 14.875 19.375 21.875 24.875 31.375 33.875 / / / / /
ММ / 378 492 556 632 797 860 / / / / /
A - RTJ В / 15 19.5 22 25 31.5 33.125 / / / / /
ММ / 381 495 559 635 800 857 / / / / /
А - БВ В / АУР АУР АУР АУР АУР АУР / / / / /
ММ / АУР АУР АУР АУР АУР АУР / / / / /
H1 В / 5.25 5.375 7 9.25 11.75 13.125 / / / / /
ММ / 133 137 178 235 298 333 / / / / /
H2 IN / 10.25 12.125 18 20.25 24.25 25.125 / / / / /
ММ / 260 308 457 514 616 638 / / / / /
ВГТ
(RF)		 LB / 175 290 550 810 1650 2450 / / / / /
КИЛОГРАМА / 72 129 268 430 751 1044 / / / / /
AUR=Предлага се при поискване

Бутални възвратни клапани - API 6D
​Размери: 2" - 12"
Клас: 1500

РАЗМЕР В 2 3 4 6 8 10 12 14 16 18 20 24
ММ 50 80 100 150 200 250 300 350 400 450 500 600
А - РФ В 13.625 17.25 20.25 24 32.375 34.375 41 / / / / /
ММ 346 438 514 610 822 873 1041 / / / / /
A - RTJ В 13.75 17.325 20.375 24.25 32.75 35 41.675 / / / / /
ММ 349 440 518 616 832 889 1059 / / / / /
A - BW В АУР АУР АУР АУР AUR АУР АУР / / / / /
ММ AUR АУР АУР АУР АУР АУР АУР / / / / /
H1 В 3.25 5.25 5.375 7 9.25 11.75 13.125 / / / / /
ММ 83 133 137 178 235 298 333 / / / / /
H2 В 8.5 10.25 12.125 18 20.25 24.25 25.125 / / / / /
ММ 216 260 308 457 514 616 638 / / / / /
ТЕГЛО
(RF)		 LB 111 207 362 803 1320 2183 2301 / / / / /
КИЛОГРАМА 50 94 164 364 599 990 1044 / / / / /
AUR=Предлага се при поискване

Бутални възвратни клапани - API 6D
​Размери: 2" - 12"
Клас: 2500

РАЗМЕР НПС 2 3 4 6 8 10 12 14 16 18 20 24
ДН 50 80 100 150 200 250 300 350 400 450 500 600
А - РФ В 14.875 20.25 23.125 32 37.375 / / / / / / /
ММ 378 512 587 813 949 / / / / / / /
A - RTJ В 15 20.5 23.5 32.5 38 / / / / / / /
ММ 381 521 597 826 965 / / / / / / /
A - BW IN АУР АУР АУР АУР АУР / / / / / / /
ММ АУР АУР АУР АУР АУР / / / / / / /
H1 В 3.25 5.25 5.375 7 9.25 / / / / / / /
ММ 83 133 137 178 235 / / / / / / /
H2 В 8.5 10.25 12.125 18 20.25 / / / / / / /
ММ 216 260 308 457 514 / / / / / / /
ТЕГЛО
(RF)		 LB 151 320 513 1327 2068 / / / / / / /
КИЛОГРАМА 68 145 233 602 938 / / / / / / /
AUR - Предлага се при поискване
