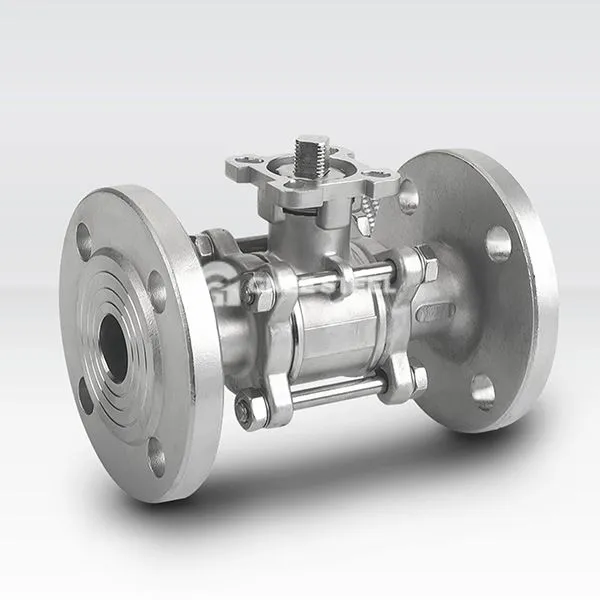

Три части с топка

Три части с топка е клапан със структура на тялото на разделен клапан с три секции. Той осъзнава контрола на отвора и затварянето на средата, като завърта топката. Той има предимствата на удобната поддръжка и надеждното запечатване. Той се използва широко в контрола на течностите в индустрията за петрол, химическа, енергия и хранителни продукти.

Основна структура и принцип на работа

Сплит дизайн:

Състав на тялото на клапана: Тялото на средния клапан и капаците на клапана от двете страни са свързани с болтове, което е удобно за разглобяване, почистване и подмяна на части.

Структура на уплътняване: топката и седалката на клапана са изработени от еластични материали (като PTFE, EPDM) или метални твърди уплътнения, а нивото на изтичане е по -малко или равно на 10 ppm.

Режим на задвижване:

Тип на работа: Поддържа ръководство, пневматично (с задвижващи механизми от серията CP) или електрическо устройство, за да отговори на изискванията за скорост на отваряне и затваряне на различни условия на труд.

Ъгъл на въртене: Топката може да бъде напълно отворена или напълно затворена, като се върти 9 0 градус, с кратко време за реакция (0,5 ~ 5 секунди).
‌
Работен принцип‌:
Стъблото на клапана задвижва топката, за да се върти. Когато отворът на топката е подравнен с тръбопровода, средният тече и когато е вертикален, той е напълно отрязан.
Когато е пневматично задвижван, компресиран въздух ({{0}}. 4 ~ 0,6 MPa) изтласква буталото на задвижването, за да постигне бърз контрол‌.



Три части топка клапан



Приложение
‌

Промишлен контрол на течностите ‌:
Изрязване на нефт и природен газ и разпределение на потока в нефтохимични тръбопроводи ‌.
Високотемпературна парна система (устойчивост на налягане до PN40, температура по-малка или равна на 350 градуса) ‌.
‌
Чиста и санитарна система ‌:
Линии за производство на храни и напитки (като пълнеж на мляко и сок) използват огледални тела от неръждаема стомана ‌.
Анти-замърсяване на изолиране на разтворители с висока чистота и течни лекарства във фармацевтичното оборудване ‌.
‌
Специални медийни сценарии ‌:
Безопасен контрол на опасни газове като кислород и водороден пероксид (необходим антистатичен дизайн) ‌.
За тръбопроводи за предаване на силно корозивна среда (като солна киселина и сярна киселина) са избрани напълно облицовани тела на клапаните PTFE.
