Трипосочно описание на ръчния клапан
Трипосочен ръчен клапан е устройство на клапана, което контролира посоката на потока на средата в три тръба чрез ръчна работа. Основната му характеристика е три флуидни канала (един вход, два търговски обекта или два входа, един изход), които могат гъвкаво да реализират отклонението, сливането или посоката на потока на течността.
Valve Структура на тялото:
Обикновено изработени от неръждаема стомана (304\/316L), чугун или специални сплав, със силна устойчивост на корозия и адаптивност към различни среди;
Типичният дизайн е разположението на интерфейса "отляво, десен и отдолу", а състоянието на връзката на канала се контролира от промяната на позицията на ядрото на клапана.
Drive режим:
Напълно зависим от ръчната работа (като въртяща се дръжка или гаечен ключ), без електрическа или пневматична помощ.
Класификация и тип
Classification by function:
Конвенторна клапана: Два входа се обединяват в един изход, използвани за смесване на различни среди;
Diverting вентил: Един вход е отклонен към два търговски обекта, подходящ за разпределение на потока или превключване на посоката.
Classification по структура:
Type Type на клапана ball: Променете посоката на потока, като завъртите топката, с отлична ефективност на уплътняване (като ръчен трипосочен топлен клапан);
Type посочен тип вентил: Използвайте изместването на нагоре и надолу на ядрото на клапана, за да превключвате свързаността на канала, обикновено използван в хидравличните системи.
Трипосочна спецификация на ръчния клапан
| Номинален диаметър | Dn 15- dn50 (1\/2 '', 3\/4 '', 1 '', 1-1\/4 '', 1-1\/2 '', 2 '') |
| Тип на топка клапа | Плаващ топлен клапан, 3посочен топлен клапан, клапан V-топка, топка с високо налягане |
| Връзка | Резба, фланец, скоба, заваряване на дупето, заваряване на гнездо, тънка двойка скоба |
| Номинална преса | PN16, PN25, PN40, PN64 |
| Материал на тялото на клапана | SUS304, SUS316, SUS316L |
| Уплътнителен материал | PTFE |
| Среден темп | -20 степен ~ +120 степен |
| Работеща среда | Въздух, пара, вода, газове, масло, прах, корозивна среда и т.н. |
| Връзка на драйвера | ISO 5211 |
| Инспекция на клапана | Iso\/din 5208-1987 |

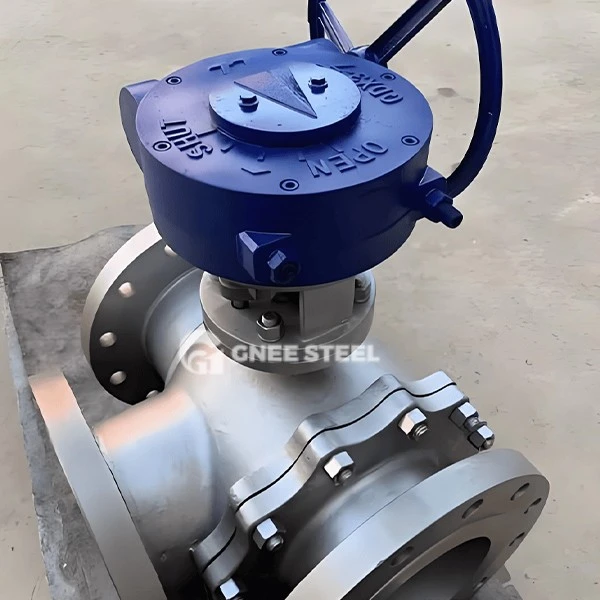

Трипосочен ръчен клапан
Приложения
Системи за промишлено управление: променливо транспортиране и смесване на киселина и алкални среди при производството на химикали; Напред и обратното превключване на водоснабдяването и регулирането на потока в системите за пречистване на водата.
Енергийни и обществени съоръжения: Контрол на отклоняване на пара\/гореща вода в отоплителните тръбни мрежи; Аварийно превключване на множество източници на вода в системите за противопожарна защита.
Точки за избор
Адаптивност на медиите: 316L неръждаема стомана + уплътнение с флуор е предпочитано за силно корозивни течности; Ниво на налягане: Конвенционалните модели поддържат PN 16- PN40, а структурите на твърди уплътнения трябва да бъдат персонализирани за условия на висока температура и високо налягане; Удобство на работата: Дизайнът на дръжката трябва да е ергономичен, а въртящият се въртящ момент трябва да е по -малък или равен на 50N · m, за да се намали трудността на работата.
