Топката на плаващия сферичен кран с резба може да плава. Под натиска на средата топката може да предизвика определено изместване и да се притисне към уплътняващата повърхност на изхода, за да осигури уплътняването на изхода. Плаващият сферичен кран има проста структура и добро уплътняване. Въпреки това, цялото натоварване на работната среда, понесено от топката, се предава на изходящия уплътнителен пръстен. Следователно е необходимо да се обмисли дали материалът на уплътнителния пръстен може да издържи работното натоварване на средата на топката. Когато е подложена на удари под високо налягане, топката може да се отклони. Тази структура обикновено се използва за сферични кранове със средно и ниско налягане.
Спецификация на плаващия сферичен кран с резба
Диапазон на размерите: от 1/4" –12"
Диапазон на налягането: 150# чрез клас на налягане ANSI 2500#, 800 WOG – 6000 WOG
Размери на портове: Пълен дизайн на портове, Намален дизайн на портове
Степени на материалите: предложение от лято и изковано, A216-WCB, A105N, A351-CF8M, A182-F316 SS, A352-LCC, A350LF2, A{{9} }LF6, F51 Duplex, Alloy 20, Hasteloy C, Други специални материали
Материал на облицовката: неръждаема стомана S316, други екзотични сплави
Стандартен материал на седалката: RTFE, TFM 1600, налични други материали
Крайни конфигурации: повдигната повърхност, RTJ, резбовани, заварени в гнездо
Рейтинг на парата: 125 PSI WSP
Тяло: ASTM A351 Gr.CF8M, CF8, A105, WCB
Работно налягане: 1000 PSI
Температурен диапазон: -20 градуса F (-29 градуса )- 450 градуса F (232 градуса )
Стандарт за тестване: API598
Тип с резба: ANSI B 1.20.1 (NPT), DIN 259/DIN 2999, IS0 228-1

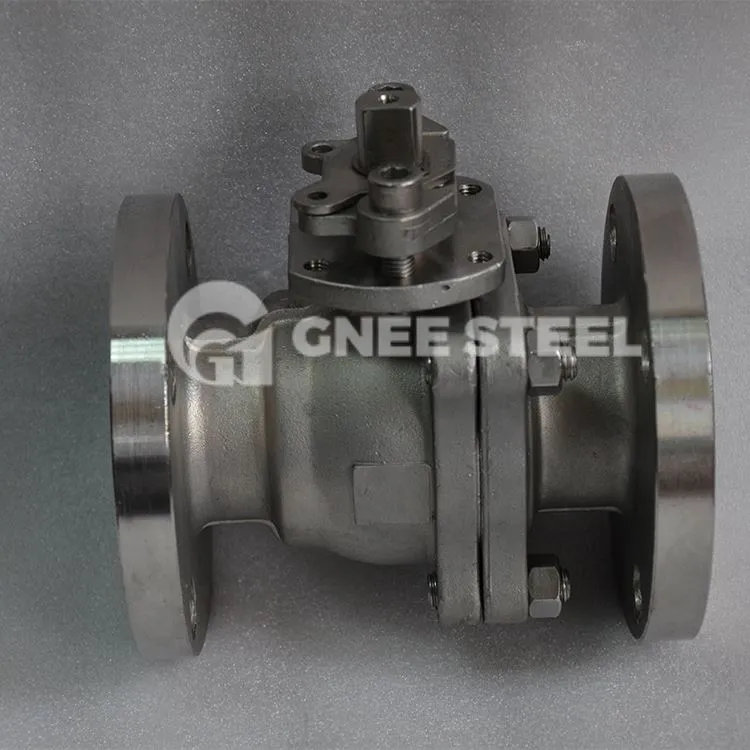

Плаващ сферичен кран
За да се осигури уплътняването и надеждността на плаващия сферичен кран по време на работа, трябва да има достатъчно високо съотношение на уплътнително налягане върху контактната повърхност между топката и леглото на клапана, но не трябва да надвишава допустимото съотношение на налягането на леглото на клапана материал. Седлото трябва да пасне плътно в жлеба, в противен случай дори ако седлото на клапана има добро уплътнение върху топката, средата ще изтече по крайната повърхност на жлеба. Топката трябва да има правилна геометрия и ниска стойност на грапавостта на повърхността. Топката обикновено се произвежда с прецизност h6 или h7 и нейната грапавост на повърхността не е по-голяма от R.0.4. За да се подобри твърдостта на повърхността и устойчивостта на износване на топката, повърхността на топката трябва да бъде закалена. Седлото на уплътнителния клапан може да бъде изработено от пластмаса и трябва да се гарантира, че приляга плътно и не поврежда уплътняващата повърхност на топката. В същото време материалът трябва да има достатъчна якост, за да издържи високи съотношения на налягането на уплътняване. Политетрафлуоретиленът е един от най-често използваните материали за направата на легла на клапани.
