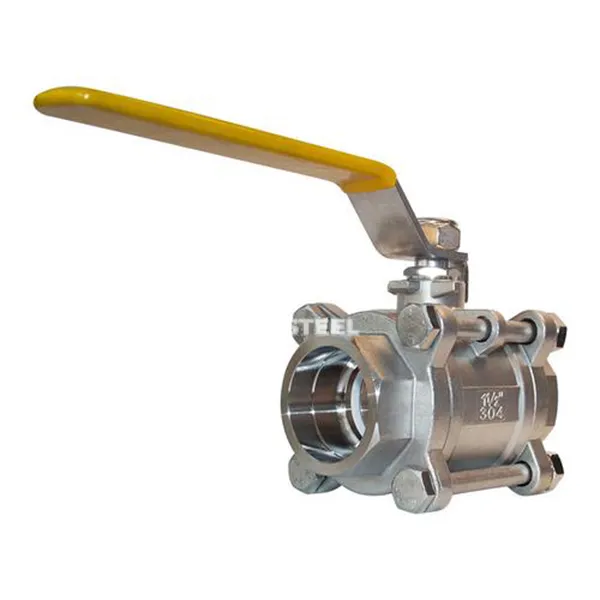

Описание на топка за заваряване на гнездо
Cocket Welding Ball Valve е свързан към тръбопровода чрез заваряване на гнездото. Неговите части за отваряне и затваряне са сфери с кръгови канали. Средата може да бъде включена и изключена или посоката на потока може да се контролира чрез въртене на 90 градуса. Използва се главно в тръбопроводни системи на вода, нефт, газ и корозивни течности (като киселини и алкали). Диапазонът на налягането обикновено е 1. 6-6. 4MPA, а температурното съпротивление може да достигне -20 градус ~ 350 градуса .
Основна структура и характеристики
Дизайн на тялото на клапана
Метод на връзка: Приема се заваръкването на гнездото (SW), която е адаптирана към ASME B16.11 стандартен, лесен за инсталиране и отлично уплътняване; Material: Клаповото тяло е направено най-вече от 304\/316L неръждаема стомана или дуплекс стомана, която има силна устойчивост на корозия и е подходяща за сложни условия на труд като среда, съдържаща сяра; Структурна форма: Three-Piece: Състои се от корпус на клапана, капак на клапана и диск на клапана, който е лесен за разглобяване и поддръжка (като тип Q61F); Full отвори\/намален отвор: Пълният дизайн на отвора намалява загубата на налягане, а намалената структура на отвора е подходяща за сцени с ограничено пространство.
Система за уплътняване и задвижване
Type sealing :
Soft Seal: PTFE или гумена седалка на клапана, ниво на изтичане до ANSI VI, подходящо за чисти течности;
Hard Seal: Stellite 6, устойчив на износване на частици и висока температура (по -малка или равна на 450 градуса);
Drive режим : Ръчен, пневматичен или електрически задвижващ механизъм, време на пневматично време за реакция, по -малко или равно на 0. 05 секунди, поддържа дистанционното управление.
Спецификация на топки за заваряване на гнездо
Размери: 1\/2 "- 2", dn 15 - dn 50mm
Оценка на налягането: Class150\/600\/800\/1500\/2500LB
Материал на корпуса на клапана: A105, F304, F304L, F316, F316L, 4A, F51 и др.
Оперирано от: лост, предавка или пневматична, хидравлична и електрическа задвижване
Медии: газ, масло, вода, киселина
Формуляр за връзка: резба, SW, BW краища.
Канал: Право през тип
Стандарти:
Дизайн: ASME B16.34 \/ BS 5351.
Лице в лице: Стандарт на производителя.
От край до край: стандарт на производителя.
Край на резба: ASME B1.20.1.
Заваряване на гнездо и BW End: ASME B16.11.
Тест: API 598\/BS 6755.
Тест за безопасност на огъня: API 597\/API 6FA.
гнездо заварен клапан
Приложения
Петрохимичен: Изрязване на киселия газопровод за природен газ (Q41F -160 p тип), като се използва 316L корпус на клапана + комбинация от твърдо уплътнение;
Енергия и мощност: Средно превключване на система за съхранение на разтопена сол, температурно съпротивление 450 градуса \/съпротивление на налягането 32MPa;
Фармацевтични продукти и храна: SUS316 Полиран корпус на клапана + меко уплътнение, отговарящо на изискванията на санитарното сертифициране;
Обработка на водата: Добавяне на агент за пречистване на канализацията с високо налягане, подходящо за високочестотно отваряне и затваряне (по-голямо или равно на 100, 000 пъти живот).
