Паралелен клапан с двойни дискови порта

Паралелен клапан за двойни дискове (известен също като паралелен клапан за двойна врата на вратата) е вид клапан, който се отваря и затваря през вертикалното движение на две успоредни порти, специално проектирани за контрол на прекъсването на среди с високо налягане, с висок поток или други медии, съдържащи индустриални. Основната му структура следва стандартите API 600 и GB/T 12234, включващи еластично уплътнение с двойна порта и ниско съпротивление на потока.

Спецификация

Номинална диаметър: DN50 ~ DN1200 (общ обхват), Пълен дизайн на отвора за намаляване на спада на налягането.
Оценка на налягането:
Американски стандарт: клас 150- class2500 (до 42MPA).
Европейски стандарт: PN 10- PN420.
Приложима температура: -196 градус (дълбок студ) до +550 градус (високо температурна пара).
Връзка: фланец (ANSI/DIN стандарт) или заваряване, подходящ за тръбопроводи с високо налягане.

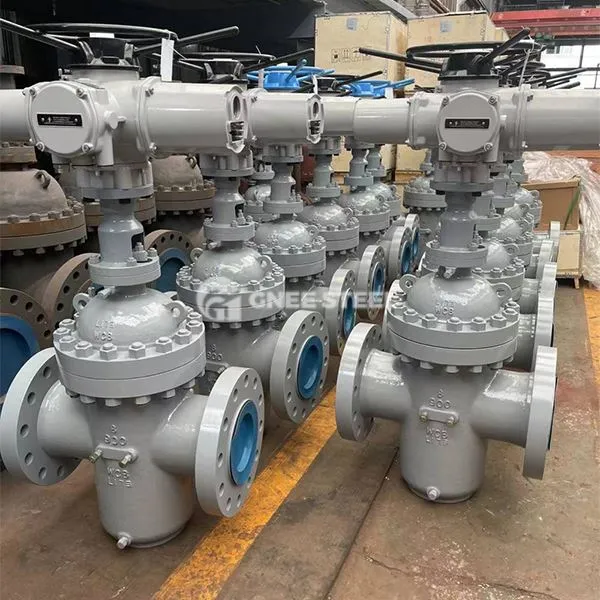

Gnee паралелен клапан с двойни дискове



Паралелно ръководство за инсталиране на клапана с двоен диск

I. Подготовка преди инсталирането
Инспекция на оборудването:

Проверете дали корпусът, портата и уплътняващата повърхност са без повреди, потвърдете, че задвижващият (ръчен/електрически) съвпада с клапана и терминалите за окабеляване са непокътнати.
Проверете дали спецификациите на клапана (DN, нивото на налягане) и параметрите на тръбопровода са последователни.
Инструменти и материали:

Пригответе фланцови болтове, уплътняващи уплътнения (се препоръчва уплътнение на графитен метален намотка), мазнини, гаечен ключ, ниво и т.н.
II. Посока и позициониране на инсталацията
Изисквания за вертикална инсталация:

Посока на стъблото: Трябва да се постави вертикално, ръчно колело или задвижване е разположено в горната част, за да се гарантира, че паралелното движение на портата не се пречи на гравитацията.
Подравняване на фланец: Паралелно подравняване с фланеца на тръбопровода, за да се избегне деформация на тялото на клапана поради принудителна инсталация (калибрирана с ниво).
Конфигурация на байпас на клапана (ако има такава):

Преди инсталирането е необходимо да се отвори байпасният клапан, за да се балансира разликата в налягането между входа и изхода и да се намали съпротивлението на отваряне (приложимо за системите с високо налягане).
Iii. Етапи на инсталиране
Фланец връзка:

Поставете клапана между двата фланца, поставете болтовете и ги затегнете първоначално, за да коригирате паралелизма на фланеца, след което извадете клапана.
Заваряйте фланеца до тръбопровода, за да гарантирате, че заваръчната шлака не попада в кухината на клапана (трябва да се почисти вътрешната стена след заваряване).
Фиксиране на клапана:

Назад, за да инсталирате клапана, според диагоналния ред в 3 пъти равномерно затегнете болтовете (краен въртящ момент според стандартните изисквания).
Пълните отворени клапани трябва да проверят дали вътрешният диаметър на тръбопровода е по -голям или равен на вътрешния диаметър на клапана, за да се предотврати смущения между плочата на пеперудата и тръбопровода.
Екскуриране на задвижващия механизъм:

След окабеляване на електрически/пневматичен задвижващ механизъм, ръчно го отворете до 50% степен на отваряне и след това го заредете с енергия, за да проверите дали посоката на отваряне и затваряне е в съответствие с индикацията.
Тествайте действието на превключвателя с пълен ход, за да се уверите, че няма заглушаване (трябва да резервирате място за термично разширяване на стъблото на клапана)
