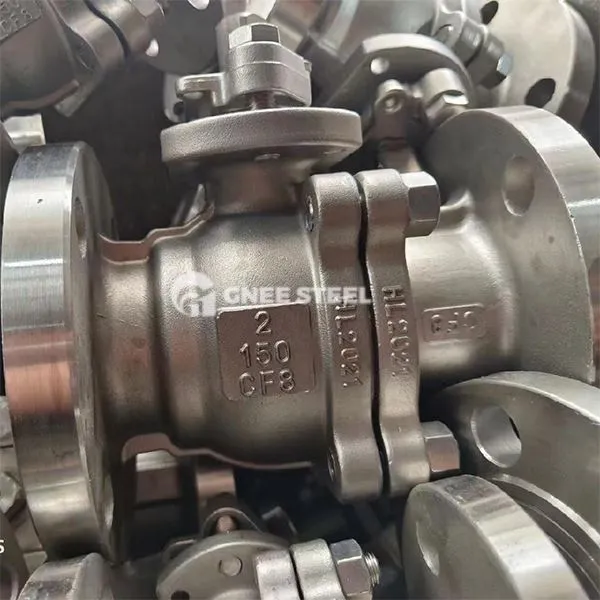

С ниско налягане топка клапан

Топният клапан с ниско налягане е въртящ се клапан с номинална налягане по-малко или равно на 1,6 MPa. Основните компоненти включват ‌ball, стъбло на клапана, седалка на клапана и уплътняващ пръстен‌. Бързото прекъсване и контрол на потока на тръбопровода може да бъде постигнато чрез завъртане на топката 90 градуса.

‌Typical структура‌:
‌Ball‌: Сферично ядро ​​на клапана с кръгла през дупка, предимно изработена от неръждаема стомана или покритие от въглеродна стомана, подходящо за корозивна среда;
‌Valve уплътнение на седалката ‌: Използва се PTFE или метално твърдо уплътнение, скоростта на изтичане е по -малка или равна на стандарта ISO 5208 клас B, а уплътняващата повърхност е изолирана от средата, когато се затвори, за да се избегне ерозия;
Method на свързване на връзката‌: Тип на фланец, резба или вафла, компактна структура и леко тегло.

Принцип на работа
‌Инг и затваряне на действията ‌:
Стъблото на въртящия се клапан задейства топката, за да се върти на 90 градуса около оста. Той е напълно отворен, когато дупката е подравнена с тръбата и напълно затворена, когато е вертикална. Работният въртящ момент е малък, а отворът и затварянето са бързи;
‌Lluid характеристики ‌:
Каналът на потока е безпрепятствен в напълно отворено състояние, устойчивостта на течността е малка, а загубата на налягане е ниска (около 1\/3 от клапана на пеперудите);
Приложим температурен диапазон ‌ -30 степен ~ 180 градуса ‌, трябва да се избират специални уплътняващи материали за сцени с висока или ниска температура.



с ниско налягане топка клапан



Приложения
‌Petrochemical Industry‌: Отрязване на тръбопроводи за суров нефт и природен газ и контролиране на процесорни среди като етилен и пропилен; ‌ Гуд и фармацевтични продукти: транспортиране на санитарни течности като мляко и сок, а материалите отговарят на стандартите на FDA; ‌Electric Power and Environmental Protection‌: Регулиране на потока в парни системи, тръбопроводи за охлаждане на водата и обработка на канализацията; ‌Нидустриален General‌: Контрол на тръбопровода с ниско налягане на некорозивни среди като вода, въздух и масло.

Ключови точки за подбор и поддръжка ‌ ‌selection параметри ‌ ‌ Налягане на нивото‌: Конвенционално адаптиран към PN1. 0 ~ 1.6 MPa, за изискванията за твърдо запечатване на метал е необходима за изискванията за високо налягане; ‌Media Съответствие‌: Седалките на флуорните клапани са избрани за силно корозивна среда, а керамичните покрития на циркониев оксид се избират за високотемпературни условия; ‌Drive режим ‌: Пневматичните или електрическите модели са предпочитани за високочестотни сценарии за работа, за да се намали ръчната намеса.
‌ Спецификации за поддръжка ‌

‌ installation Изисквания ‌: Отклонение за центриране на фланец по -малко или равно на 0. 5 mm, за да се избегне изтичане, причинено от неравномерна сила върху уплътняващата повърхност;
‌Periodic Inspection‌: Проверете износването на седалката на клапана и състоянието на смазване на стъблото на клапана на всеки 6 месеца, съкратено до 3 месеца във високотемпературна среда;
‌Mergency лечение ‌: Когато уплътнението се провали, уплътняващата мазнина може да се добави през клапана за инжектиране на мазнини, за да се възстанови временно уплътнителната ефективност
