ISO 5211 Директни монтирани толни клапани

ISO 5211 Директни монтирани клапани са съвместими с ISO 5211 клапани със стандартизирана интерфейсна платформа отгоре за директно монтиране на електрически и пневматични задвижващи механизми, без да е необходимо допълнителни скоби. Проектирани да опростят процеса на инсталиране на задвижващия механизъм и подобряване на съвместимостта на системата, тези клапани с топка се използват широко при сценарии на високо налягане, високотемпературни и тежки медийни сценарии. Основните му характеристики включват:

Стандартизирани интерфейси: Задвижващите механизми и клапани са директно свързани помежду си, адаптирайки се към различни марки задвижващи механизми и намаляват разходите за поддръжка;
Без триене отваряне и затваряне: топката и седалката на клапана са без контакт по време на работа, намалявайки износване на уплътняващата повърхност;
Висока степен на уплътняване: механизъм за принудително уплътняване (механичен клининг + асистенция на течност) гарантира нулев изтичане (клас на уплътняване до VI).
Основна структура и дизайнерски характеристики
Дизайн на ключови компоненти
Интерфейс с висока платформа:
Горната част на корпуса на клапана е обработена в квадратна или кръгла платформа, която отговаря на стандартите ISO 5211, осигурявайки места за отвори за болта и спецификации на размерите за поддържане на безпроблемно монтиране на задвижващ механизъм;
Височините на платформата и разстоянието на дупките са стандартизирани за приспособяване на много ротарни или частично въртящи се задвижващи механизми.
Система за уплътняване:
Двоен механизъм за уплътняване: Когато затваряте клапана, намалява топката, за да образува механично принудително уплътнение, налягането на течността за допълнително подпомагане на засилването на уплътнителния ефект;
Материал на седалката: Метално твърдо уплътнение (Волфрамов карбиден спрей) Висока температура и устойчивост на високо налягане (-101 градус ~ 815 градуса), меко уплътнение (PTFE) Химическа устойчивост на корозия.
Защита на безопасността:
Стъблото против летящата структура, за да се предотврати изхвърлянето на налягането на средното налягане;
Дизайнът на Fireproof (напр. Графит опаковка) гарантира безопасността при условия на работа с висока температура.
Процедура на работа
Отворете: Завъртете стъблото на клапана обратно на часовниковата стрелка, топката се повдига от седалката и се върти на 90 градуса, пътят на потока е напълно отворен;
Затваряне: Завъртете клапана стъблото по посока на часовниковата стрелка, топката се нулира и след това натиска надолу, за да образува уплътнение.

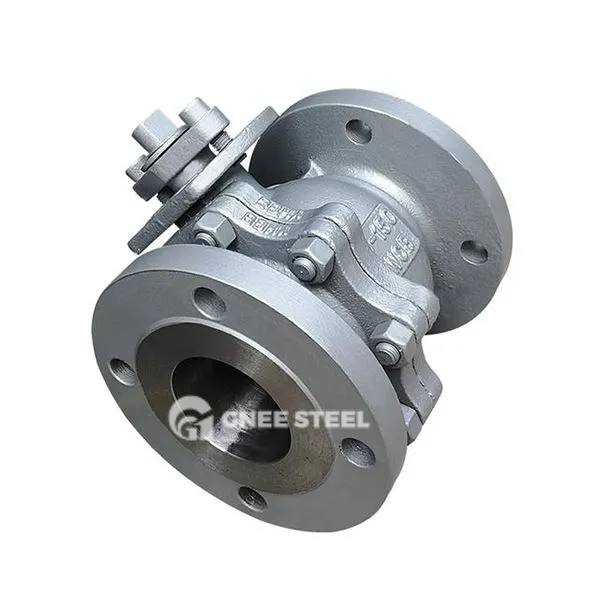

ISO 5211 Директни монтирани толни клапани



Приложения
Нефтохимическа индустрия: Тръбопровод с висока температура на маслото (температурна устойчивост 815 градуса), вход и изход на реактора на хидрогениране;
Предаване на природен газ: тръбопровод с високо налягане (клас 600 ~ 2500), система за съхранение и транспортиране на ВПГ (-196 стабилност на уплътнението);
Инженеринг за опазване на околната среда: обработка на канализацията (устойчиво на корозия меко уплътнение), отрязване на медиите, съдържащи частици (сфери, устойчиви на износване);
Индустрия за автоматизация: Фармацевтичен асептичен тръбопровод (Прецизен контрол на електрическия задвижващ механизъм), Обработка на храни (бързо отваряне и затваряне).
