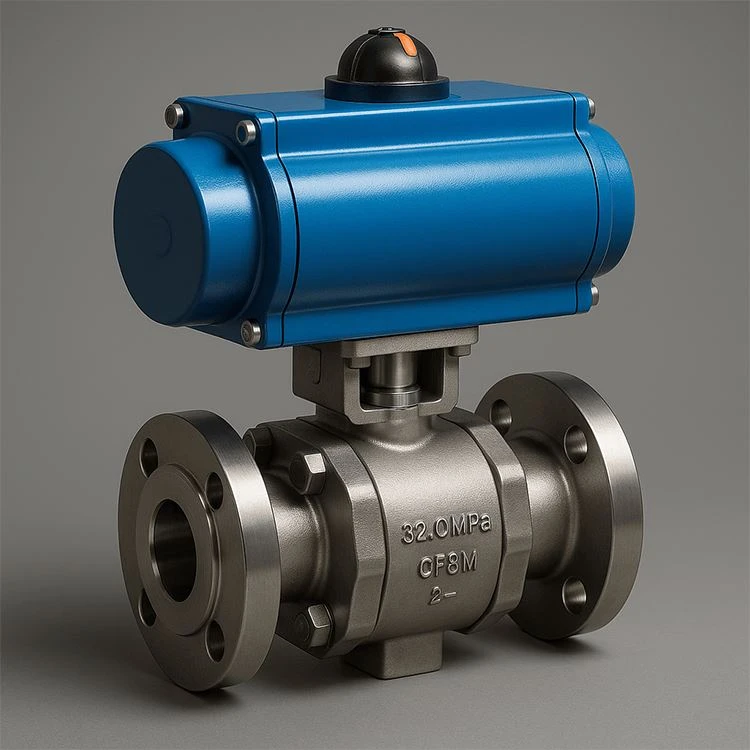

CF8M плаващ сферичен кран е aустойчив на корозия-вентил от неръждаема стомана 316който използва aплаваща топказа постигане на плътно уплътнение чрез налягане надолу по веригата.
CF8M плаващ сферичен кране първокласен индустриален вентил, произведен отASTM A351 CF8M (отлята неръждаема стомана 316). Добавянето на2%–3% молибденв своя химичен състав осигурява значително по-добра устойчивост на хлориден питинг, киселинна среда и морска корозия в сравнение със стандартния клас CF8 (304).
Използвайки дизайн на плаваща топка, клапанът използва налягането на течността нагоре по течението, за да измести топката срещу потока надолуRPTFEседалка, постигайки анANSI клас VI (нулево изтичане)печат. Проектиран сAPI 607пожаробезопасен дизайн, противо-издухване и анти-статични устройства, този клапан е критичен компонент за високо-контрол на потока на торове, фини химикали, целулоза и хартия и офшорни платформи.
CF8M плаващ сферичен кранТехнически спецификации
| Параметър | CF8M плаващ сферичен кран |
|---|---|
| Материал | ASTM A351CF8M |
| Еквивалентен клас | SS316 / 1.4408 |
| Тип клапан | Плаващ сферичен кран |
| Рейтинг на налягането | Клас 150–1500 |
| Гама размери | DN15–DN300 |
| температура | -196 градуса до 537 градуса |
| Материал на седалката | PTFE / RTFE |
| Стандарти | API 6D / API 608 |
| Тестване | API 598 |
| Приложения | Нефт, газ, химикали |

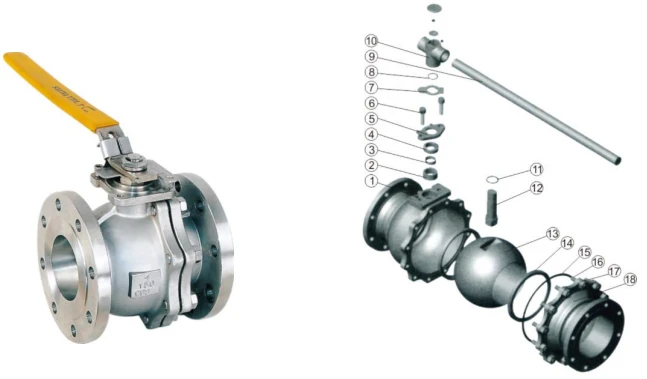

Чертеж на плаващ сферичен кран CF8M
CF8M плаващ сферичен кранОсновен списък с материали
| не | Име на част | Материал (стандарт ASTM) | Забележка |
| 1 | Тяло | ASTM A351 CF8M | Отлята неръждаема стомана 316 |
| 2 | Топка | ASTM A351 CF8M / A182 F316 | Прецизно шлифовани и полирани |
| 3 | Седалка | RPTFE / PEEK / Devlon | Подсилен PTFE |
| 4 | Стъбло | ASTM A182 F316 | Дизайн против{0}}издухване |
| 5 | Уплътнение | Гъвкав графит + SS316 | Пожаробезопасно{0}}запечатване |
| 6 | Опаковка | Гъвкав графит / PTFE | Само{0}}смазващ се, висока температура |
| 7 | Анти{0}}устройство против статично електричество | SS316 пружина + стоманена топка | Експортира натрупаната статика |
CF8M плаващ сферичен кранГлавна връзка и външни размери (клас 150)
Забележка: Размерите следват ASME B16.10 (лице-към-лице) и ASME B16.5 (фланци).
| Размер (инчове) | DN (mm) | L (дължина- mm) | D (фланец OD- mm) | C (кръг на болта- mm) | n-Φ (отвори за болтове) | H (височина- mm) | W (дръжка- mm) |
| 1/2" | 15 | 108 | 89 | 60.3 | 4-Φ16 | 72 | 130 |
| 1" | 25 | 127 | 108 | 79.4 | 4-Φ16 | 90 | 160 |
| 2" | 50 | 178 | 152 | 120.7 | 4-Φ19 | 135 | 230 |
| 3" | 80 | 203 | 190 | 152.4 | 4-Φ19 | 175 | 350 |
| 4" | 100 | 229 | 229 | 190.5 | 8-Φ19 | 210 | 400 |
| 6" | 150 | 394 | 279 | 241.3 | 8-Φ22 | 290 | 650 |
| 8" | 200 | 457 | 343 | 298.5 | 8-Φ22 | 360 | 800 |
CF8 срещу CF8M Сравнителна таблица в индустрията
| Характеристика | CF8 (Cast 304) | CF8M (Cast 316) |
| Кован еквивалент | AISI 304 | AISI 316 |
| Основна композиция | 18% Cr, 8% Ni | 18% Cr, 12% Ni,2.0-3.0% Mo |
| Ключов елемент | Без молибден | Съдържа молибден (Mo) |
| Устойчивост на питинг | Умерен | Отлично(поради молибден) |
| Пригодност за корозия | Окисляващи киселини (напр. азотна киселина), обща атмосфера. | Хлориди, морска вода, органични киселини и редуциращи киселини. |
| Механични свойства | Висока пластичност и издръжливост. | Подобно на CF8, но по-добра якост на пълзене при високи температури. |
| Стойност на PREN (прибл.) | ~18 | ~24-26(По-висока=По-добра устойчивост на питинг) |
| Относителна цена | Базово ниво (долно) | По-висока (обикновено 15% - 25% премия) |
| Общи приложения | Преработка на храни, обработка на вода, общи химикали. | Обезсоляване, нефт и газ, агресивни химикали, целулоза и хартия. |
Характеристики на плаващия сферичен кран CF8M:
Изключителна устойчивост на питинг:Благодарение на материала 316 SS, той се представя много по-добре от 304 в богати на хлорид-разтвори и морска атмосфера.
Високо{0}}прецизно запечатване:Конструкцията на плаващата топка осигурява плътно уплътнение надолу по веригата дори при ниски налягания, като използва изместването на топката, постигайки затваряне-непропускливо.
Дизайн за вътрешна безопасност:
Стъбло против-издухване:Гарантира, че стеблото не може да бъде изхвърлено дори при необичайни скокове на вътрешно налягане.
API 607 Пожаробезопасен:-Ако меките седалки бъдат унищожени от пожар, се активира вторично метално уплътнение-към-метала, за да се предотврати катастрофално изтичане.
Анти{0}}статичен дизайн:Елиминира статични искри, генерирани от триенето на топката.
Нисък работен въртящ момент:Комбинацията от полирана топка и седалки с ниско-триене осигурява плавна и безпроблемна работа.
Приложения на плаващ сферичен кран CF8M
Химическа и нефтохимическа промишленост
- Боравене с корозивни медии
- Агресивен газ
- Фини химикали
Пречистване на вода и обезсоляване
- Системи за обратна осмоза (RO).
- Саламура и морска вода
- Управление на отпадъчни води
Нефт и газ (среден и нагоре по веригата)
Произведена вода и събиране
Кисел сервиз
Трансмисия с ниско{0}}налягане
Храна, напитки и фармацевтични продукти
CIP/SIP системи
Чистота на продукта
Целулозно-хартиена промишленост
Процеси на избелване
Циркулация на алкохол
Производство на електроенергия
Химия на водата
Десулфуризация на димни газове (FGD)
Работилница за плаващи сферични кранове GNEE CF8M
ЧЗВ
В: Какво е клапан CF8M?
A: A Клапан CF8Mе промишлен вентил, направен отОтлята неръждаема стомана 316, управляван от стандарта ASTM A351.
Въпрос: CF8M и 316 еднакви ли са?
О: Те сахимически еквивалентни, но производственият процес е различен:
CF8Mсе отнася доАктьорски съставверсия (разтопен метал, излят във форма). Това е стандартът за клапанни тела.
316 (или F316)се отнася доКовано или ковановерсия (навити или изковани във форма). Това е стандартът за стебла на клапани, болтове и малки ковани клапани.
В: Добър ли е CF8M за високи температури?
О: Да, добре е, но с ограничения.
Стандартна производителност:Самият CF8M може да издържи температури до800 градуса (1500 градуса F)без да се губи структурната цялост.
„Меката“ граница:Повечето клапани CF8M използватмеки седалки(като PTFE или RPTFE), които се топят при180 градуса –200 градуса (400 градуса F).
Високо{0}}температурен разтвор:За температури над 200 градуса трябва да се монтира клапан CF8Mметални седалкиили специални пластмаси катоPEEK.
