AWWA C516 е стандарт за гумени-диаметър-запечатани дроселови клапи с голям-диаметър, разработен от Американската асоциация за водоснабдяване. Прилага се за клапани с диаметър, по-голям или равен на 78 инча (2000 mm) и определя минималните изисквания за техния дизайн, материали, изпитване и условия на работа.
Класове на налягане и скорост
| Клас на налягане | Максимално работно налягане (psi) | Суфикс на класа | Максимална скорост (ft/s) | Забележки |
| 25 клас | 25 psi | A | 8 фута/сек (2,4 м/сек) | Подходящ за всмукателни/гравитационни тръбопроводи с ниско{0}}налягане. |
| Клас 75 | 75 psi | B | 16 фута/сек (4,9 м/сек) | Общ клас за пренос на градска вода. |
| Клас 150 | 150 psi | A | 8 фута/сек (2,4 м/сек) | Разпределителни-системи под високо налягане. |
| Клас 250 | 250 psi | B | 16 фута/сек (4,9 м/сек) | Промишлени/основни приложения с високо-налягане, висока-скорост. |
Спецификации на материала (основни компоненти)
| Компонент | Общи материали (стандарти ASTM) | Основни характеристики/предимства |
| Тяло | Ковък чугун A536 / лята стомана A216 | Капацитет при високо налягане и устойчивост на натиск върху земята. |
| Диск | Ковък чугун / неръждаема стомана 304/316 | Оптимизиран профил на потока и подобрена защита от корозия. |
| Вал | SS 304/316 / 17-4PH | Предаване на висок въртящ момент с отлична устойчивост на ръжда. |
| Гумена седалка | EPDM / Buna-N (нитрил) | EPDM за питейна вода; Buna-N за устойчивост на масло/въглеводороди. |
| Лагери | Бронзови / само{0}}смазващи се PTFE облицовки | Дългосрочна работа-без поддръжка-с нисък въртящ момент. |
Представителни размери (лице-в-лице)
| Номинален размер (NPS) | Номинален размер (mm) | Къса серия F-до-F (in) | Дълги серии F-до-F (in) | Типично тегло (кг - пр.) |
| 30" | 750 | 12.0 | 15.0 | 850+ |
| 48" | 1200 | 15.0 | 24.0 | 2,200+ |
| 60" | 1500 | 15.0 | 24.0 | 4,500+ |
| 78" | 2000 | 18.0 | 30.0 | 8,000+ |
| 96" | 2400 | 24.0 | 36.0 | 12,000+ |
| 120" | 3000 | 30.0 | 48.0 | Изграждане по поръчка |
Тестване на ефективността и контрол на качеството
| Тестови елемент | Изискване за налягане | Критерии за приемане |
| Shell Test | 2x номинално работно налягане | Няма видими течове по тялото/опаковката; няма структурни повреди. |
| Тест за седалка | 1x номинално работно налягане | Балон{0}}стегнатили нулев-теч на гумената седалка. |
| Тест за жизнен цикъл | Варира според размера (500 - 10 000 цикъла) | Ефективността на уплътняването трябва да остане непокътната след циклиране. |
| Проверка на покритието | Според AWWA C550 | Дебелината на епоксидното покритие трябва да се провери с нулеви дупки. |
Приложения на AWWA C516 гумени-запечатани дроселни клапи с голям-диаметър
Общински водоснабдителни системи
1. Пренос на сурова вода
2. Процеси на пречиствателна станция за вода (WTP):
- Контрол на входа
- Изолация на помпена станция
- Завършени водни басейни
3. Воден трансфер на дълги-разстояния
Охладителни системи за производство на електроенергия
- Циркулационни водни системи
- Изолация на охладителната кула
- Измиване на всмукателния екран
Пречистване на отпадъчни води и промишлени води
- Вторичен отпадъчен поток
- Рециклирана промишлена вода
- Инсталации за обезсоляване
Контрол на наводненията и дренажни проекти
- Големи дренажни помпени станции
- Хидротехнически съоръжения

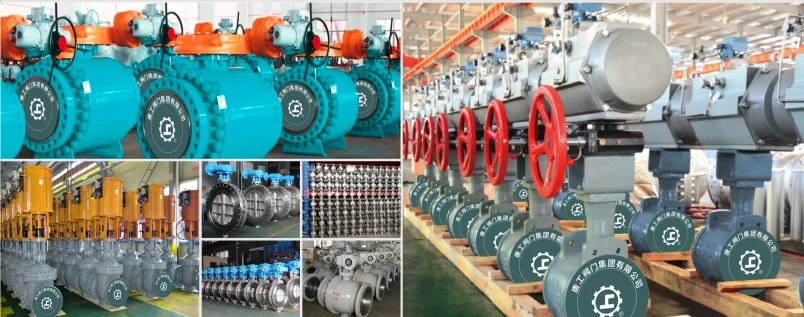

GNEEAWWA C516 Фабрика на дроселна клапа
ЧЗВ
Каква е разликата между AWWA C504 и AWWA C516?
TheC504 стандартважи за-гумени{1}}бътерфлай вентили с общо предназначение с диаметри от 3 инча до 72 инча (75 mm до 1800 mm), които се използват широко в конвенционални системи за пречистване на вода; докато наC516 стандарте предназначен за клапани с изключително-голям диаметър, като се посочват дроселни клапи с размери от 78 инча (2000 mm) и повече, които са подходящи за висок-поток,голям-диаметъросновни проекти за водоснабдяване или отводняване.
Кои са трите типа дроселни клапи?
3 различни вида дроселови клапи
Бътерфлай клапите се предлагат в различни дизайни, пригодени за специфични приложения въз основа на фактори като диапазон на налягането, тип връзка и метод на задействане. Най-често срещаните видове включватвафлен-стил, lug-стил и ексцентрични бътерфлай клапи.
Какво означава AWWA?
TheАмериканска асоциация по водоснабдяване(AWWA) е най-голямата организация на специалисти по водоснабдяване в света. AWWA вярва, че всеки професионалист във водата заслужава да се чувства овластен и да разполага с необходимите инструменти и ресурси, за да осигури на своите общности безопасна и чиста вода.
