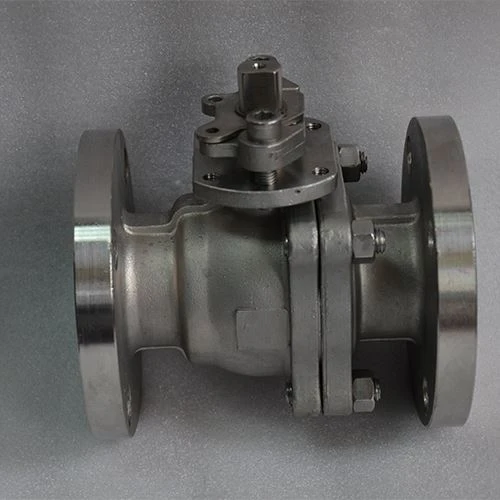

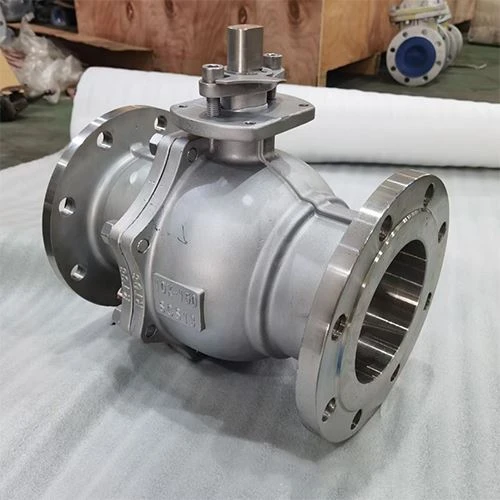

Какво представлява API 6D плаващ сферичен кран с намален отвор?
АнAPI 6D плаващ сферичен кран с намален отвор (RB).е прецизно-разработен вентил, проектиран съгласно спецификациите на Американския петролен институт за обслужване на тръбопроводи.
Намален отвор:Диаметърът на вътрешния порт е с един размер по-малък от диаметъра на тръбата (напр. 4" вентил с 3" вътрешен отвор). Този дизайн намалява изискванията за размера, теглото и въртящия момент на клапана.
Плаваща топка:За разлика от цапфите, топката в този дизайн не е фиксирана. „Плува“ между две седалки. Когато вентилът е затворен, налягането нагоре по веригата притиска топката здраво към долната седалка, създавайки плътно, мехур{2}}непроницаемо уплътнение.
API 6D сертифициран:Това гарантира, че вентилът отговаря на строги стандарти за изпитване под налягане, проследимост на материала и пожарна безопасност.
Гарантирано пълно съответствие с API 6D.Щракнете тук, за да изтеглите нашите API сертификати и примерни сертификати за изпитване на мелница (MTC).
Технически спецификации
| Характеристика | Подробности |
| Стандарт за проектиране | API 6D, ASME B16.34, ISO 17292 |
| Гама размери | 1/2" до 10" (типично за плаващ дизайн) |
| Клас на налягане | Клас 150, 300, 600 |
| Тип порт | Намален отвор (RB) |
| Материали на тялото | WCB, LCC, CF8M, A105, LF2, F316 |
| Материали на седалките | PTFE, RPTFE, Devlon, PEEK |
| Пожарна безопасност | API 607 / API 6FA |
| Крайни връзки | Фланец (RF, RTJ), BW, NPT |
Характеристики на API 6D плаващи сферични кранове
Подпомагано{0}}уплътняване под налягане:Дизайнът на плаващата топка използва налягането в тръбопровода, за да подобри уплътнението, като гарантира надеждност дори при условия на ниско-налягане.
Стъбло против-издухване:Проектиран с вътрешно рамо, за да предотврати изхвърлянето на стеблото под високо налягане.
Анти{0}}устройство против статично електричество:Осигурява електрическа непрекъснатост между топката, стеблото и тялото, за да предотврати искри в експлозивна среда.
NACE MR0175 Съответствие:Предлага се за "кисела услуга", включваща сероводород (H2S).
Спешно инжектиране на уплътнител:Предлага се в по-големи размери за възстановяване на уплътнението в случай на повреда на седалката.
предимства на API 6D плаващи сферични кранове
Ефективност на разходите:Тъй като топката и тялото са по-малки, RB клапаните използват по-малко материал, което ги прави значително по-достъпни от версиите с пълен-отвор.
Долен въртящ момент:По-малките топки изпитват по-малко триене, което изисква по-малки и по-евтини задвижващи механизми (пневматични или електрически).
Намаляване на теглото:Идеален за офшорни платформи или монтирани-системи, където всеки килограм има значение.
Оптимизиран поток:В системи, където лекият спад на налягането е приемлив, RB вентилите осигуряват отличен контрол на потока без по-голямата част от клапан с пълен{0}}порт.
Приложения
Плаващият сферичен кран API 6D с намален отвор се използва широко в:
Тръбопроводи за природен газ:Надеждно изключване-за разпределителни линии.
Нефтохимически заводи:Работа с рафинирани продукти и химикали.
Нефтени рафинерии:Използва се в линии за вторична обработка, където не се изисква отделяне.
Пречистване на вода:Промишлени водни-системи под високо налягане.

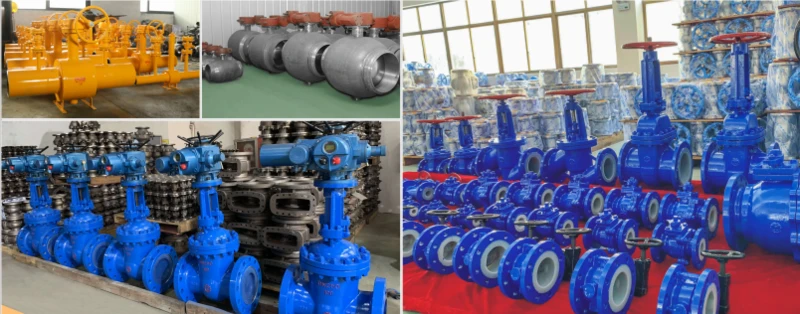

GNEE работилница за монтирани сферични кранове с твърдо уплътнение
ЧЗВ
Каква е разликата между API 600 и API 6D?
Основната разлика е в технитеобхватиприложение: API 600е специфичен стандарт за проектиране на шибъри на рафинерии, докатоAPI 6Dе общият стандарт за всички вентили, използвани в-тръбопроводи на дълги разстояния.
| Характеристика | API 600 | API 6D |
| Първична индустрия | Рафинерии / надолу по веригата | Тръбопроводи / Средно течение |
| Видове клапани | Само шибърни кранове | Топка, врата, чек, щепсел |
| Дебелина на стената | Изключително дебел (за корозия) | Според ASME B16.34 |
| Ключово изискване | Дълъг експлоатационен живот | DBB и "Piggable" дизайни |
| Тестване | Стандартен (API 598) | По-строг (API 6D) |
Каква е разликата между вентилите с пълен и намален отвор?
Основната разлика е вразмер на отвора (порта)вътре в топката на клапана в сравнение с диаметъра на тръбата.
Пълен отвор (Пълен порт)
Дупката:Дупката в топката есъщия размеркато вътрешността на тръбата.
Плюсове:Без ограничение на потока и нулев спад на налягането. Позволява"свинство"(изпращане на инструменти за почистване през тръбата).
Минуси:Вентилът е по-голям, много по-тежък и по-скъп.
Намален отвор (намален порт)
Дупката:Дупката в топката епо-малъкотколкото диаметъра на тръбата (обикновено с един размер на тръбата).
Плюсове:Така епо-евтино, по-леко, и по-компактен. Изисква по-малко сила (въртящ момент) за завъртане, така че може да използва по-малки задвижващи механизми.
Минуси:Предизвиква лек спад на налягането ине може да бъде свинскотъй като отворът е твърде тесен за инструменти за почистване.
